کاربرد گیربکس خورشیدی در نوار نقاله‌ها؛ تحلیل فنی، مزایا و راهنمای انتخاب

در صنایع سنگین و خطوط انتقال مواد پیوسته، سیستم‌های انتقال قدرت قلب تپنده خط تولید به شمار می‌روند. نوار نقاله‌ها یا کانوایرها به عنوان شریان اصلی انتقال مواد فله و بسته‌بندی در صنایعی نظیر فولاد، سیمان، معادن، پتروشیمی و صنایع غذایی کار می‌کنند. هرگونه توقف غیرمنتظره در این تجهیزات منجر به خسارت‌های مالی سنگین و خواب خط تولید می‌شود. انتخاب یک محرک مناسب نقشی کلیدی در دوام مکانیکی کانوایر دارد. در میان گزینه‌های گوناگون موجود در بازار تجهیزات انتقال نیرو، کاربرد گیربکس خورشیدی در نوار نقاله‌ها طی سال‌های اخیر به دلیل چگالی توان بسیار بالا و راندمان کم‌نظیر، مورد توجه مهندسان مکانیک و طراحان ماشین‌آلات صنعتی قرار گرفته است. در این مقاله به بررسی عمیق ساختار این سیستم‌ها، رفتار دینامیکی آن‌ها تحت بارهای نوسانی و معیارهای انتخاب مهندسی برای کانوایرها می‌پردازیم.

ساختار مکانیکی گیربکس خورشیدی و تفاوت آن با مدل‌های سنتی

برای درک علت برتری این مکانیزم، ابتدا باید ساختار داخلی آن را با گیربکس‌های سنتی شافت مستقیم یا هلیکال قورباغه‌ای مقایسه کرد. گیربکس خورشیدی (Planetary Gearbox) از چهار جز اصلی تشکیل شده است:

1. دنده خورشیدی مرکزی (Sun Gear)
2. دنده‌های هرزگرد یا سیاره‌ای (Planet Gears)
3. حامل سیاره‌ای یا کریر (Planet Carrier)
4. دنده رینگی داخلی (Ring Gear / Annulus)

در گیربکس‌های هلیکال یا شافت مستقیم سنتی، تماس دندانه‌ها در هر مرحله فقط بین دو چرخ‌دنده برقرار است؛ یعنی کل بار و گشتاور ورودی تنها از طریق یک سطح تماس منتقل می‌شود. این تمرکز تنش باعث می‌شود تا برای انتقال گشتاورهای سنگین، قطر چرخ‌دنده‌ها و در نتیجه ابعاد پوسته گیربکس به شدت بزرگ شود.

در مقابل، کاربرد گیربکس خورشیدی در نوار نقاله‌ها این مزیت مکانیکی را ایجاد می‌کند که گشتاور خروجی بین سه الی پنج دنده سیاره‌ای تقسیم می‌شود. این اشتراک بار (Load Sharing) تنش‌های برشی و خستگی سطحی روی دندانه‌ها را به حداقل ممکن می‌رساند. در نتیجه، گیربکس خورشیدی می‌تواند با حجمی در حدود یک سوم گیربکس‌های هلیکال سنتی، همان میزان گشتاور یا حتی بیشتر را بدون افت کارایی انتقال دهد.

چرا کانوایرها به محرک خورشیدی نیاز دارند؟

خطوط کانوایر صنعتی با ماهیت بارگذاری خاصی کار می‌کنند که آن‌ها را از بسیاری دیگر از ماشین‌آلات صنعتی متمایز می‌سازد:

۱. شوک‌های استارتی و ممان اینرسی اولیه

وقتی یک نوار نقاله طویل با طول چند ده متر تا چند صد متر پر از سنگ معدن، کلینکر یا قطعات فلزی متوقف می‌شود، استارت مجدد آن نیازمند غلبه بر اصطکاک سکون بسیار بالاست. در این لحظه، گشتاور راه‌اندازی می‌تواند تا دو و نیم برابر گشتاور نامی الکتروموتور برسد. اگر گیربکس مقاومت ضربه‌ای کافی نداشته باشد، ریشه دندانه‌ها دچار شکست زودهنگام یا تغییر شکل پلاستیک می‌شود. به دلیل تقسیم بار روی چند دنده سیاره‌ای، مقاومت به ضربه و تنش‌های لحظه‌ای در گیربکس خورشیدی بسیار بیشتر از سیستم‌های تک‌مسیره است.

۲. چگالی توان و محدودیت فضا در درایو نوار نقاله

در بسیاری از خطوط فرآوری و معادن، موتور و درایو کانوایر در ارتفاع بالا، روی برج‌های انتقال (Transfer Towers) یا در راهروهای باریک تاسیساتی نصب می‌شوند. نصب یک گیربکس هلیکال سنگین چند تنی علاوه بر نیاز به سازه شاسی تقویت‌شده، بار مرده زیادی به سازه وارد می‌کند و فضای حرکت اپراتور را مسدود می‌سازد. از طرف دیگر، ابعاد جمع‌وجور و وزن سبک ناشی از کاربرد گیربکس خورشیدی در نوار نقاله‌ها این چالش را برطرف می‌کند و اجرای درایوهای معلق (Shaft Mounted) را بسیار تسهیل می‌نماید.

۳. راندمان مکانیکی و کاهش اتلاف حرارتی

راندمان هر استیج خورشیدی به طور میانگین بین ۹۷ تا ۹۸ درصد است. در مقایسه با گیربکس‌های حلزونی که راندمان پایینی در حدود ۶۰ تا ۷۵ درصد دارند، استفاده از محرک خورشیدی باعث صرفه‌جویی شدید در مصرف انرژی الکتریکی موتورهای با توان بالا می‌شود. همچنین اتلاف انرژی کمتر به معنی تولید حرارت کمتر درون روغن روان‌کار بوده و طول عمر بلبرینگ‌ها و کاسه‌نمدهای سیستم را افزایش می‌دهد.

بررسی انواع تیپ‌های کانوایر و رفتار گیربکس خورشیدی

نوار نقاله‌ها بر اساس کاربری و شیب به دسته‌های متفاوتی تقسیم می‌شوند که رفتار محرک در هر یک از آن‌ها متفاوت است:

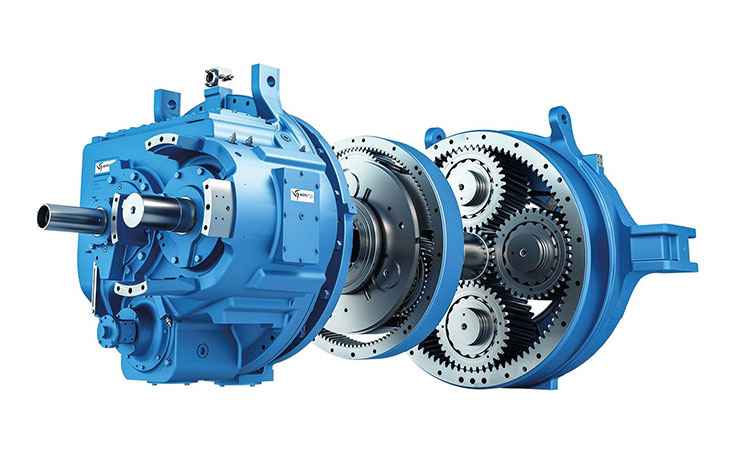

گیربکس خورشیدی در نوار نقاله‌ها

کانوایرهای شیب‌دار صعودی (Incline Conveyors)

در کانوایرهای شیب‌دار، بار همواره تمایل به بازگشت به عقب تحت نیروی گرانش دارد. در این سناریو، گیربکس نه تنها وظیفه بالا کشیدن بار را بر عهده دارد، بلکه سیستم باید مجهز به بک‌استاپ (Backstop) یا ترمز یک‌طرفه باشد تا در صورت قطعی برق از ریزش هزاران تن بار جلوگیری کند. تجمیع مکانیکی بک‌استاپ روی شافت ورودی یا استیج اولیه گیربکس‌های خورشیدی بسیار یکپارچه‌تر از گیربکس‌های بزرگ سنتی انجام می‌پذیرد.

کانوایرهای شیب‌دار نزولی (Regenerative Conveyors)

در مسیرهای سرازیری، بار روی نوار نقاله به جای مصرف توان، شبیه به ژنراتور عمل کرده و موتور را به چرخش در می‌آورد. در این شرایط، گیربکس تحت تنش معکوس دندانه‌ها قرار می‌گیرد و بک‌لش (Backlash) دندانه‌ها اهمیت ویژه‌ای پیدا می‌کند. لقی ناچیز و دقت بالای ساخت چرخدنده‌ها در گیربکس خورشیدی مانع از ایجاد ضربه‌های ضربانی بین سطوح دندانه‌ها در این وضعیت می‌شود.

کانوایرهای منحنی و طویل زمینی (Overland Conveyors)

این خطوط به دلیل طول بسیار زیاد، الاستیسیته بالایی در تسمه لاستیکی دارند. در شروع حرکت، امواج کششی در طول تسمه حرکت می‌کنند که بازتاب این امواج به درایو بازمی‌گردد. جذب این ارتعاشات دینامیکی بدون تخریب پوسته، مزیتی است که کاربرد گیربکس خورشیدی در نوار نقاله‌ها با تکیه بر ساختار متقارن شعاعی خود ارائه می‌دهد.

نحوه کوپلینگ و چیدمان شافت در خطوط نقاله

در طراحی صنعتی، مهندسان با سه روش متداول برای اتصال این گیربکس به پولی سر کانوایر (Drive Pulley) روبرو هستند:

[الکتروموتور] —> [فلنج ورودی/کوپلینگ هیدرولیک] —> [گیربکس خورشیدی] —> [شافت توخالی با شرینک دیسک] —> [پولی محرک کانوایر]

۱. اتصال مستقیم با شرینک دیسک (Shrink Disc)

محبوب‌ترین شیوه در کاربرد گیربکس خورشیدی در نوار نقاله‌ها، نصب شافت توخالی (Hollow Shaft) همراه با شرینک دیسک روی شافت توپر پولی درایو است. این روش خار شافت را به طور کامل حذف می‌کند؛ زیرا خارها در گشتاورهای شدید دچار بریدگی موضعی و تمرکز تنش می‌شوند. شرینک دیسک با ایجاد اتصال فشاری و اصطکاکی یکنواخت ۳۶۰ درجه، گشتاور خالص را بدون لقی منتقل می‌کند و نیاز به تراز لیزری سخت بین خروجی گیربکس و شافت پولی را برطرف می‌سازد.

۲. اتصال پایه شاسی به همراه کوپلینگ دنده‌ای

در پروژه‌های بازسازی خطوط قدیمی، گیربکس روی شاسی فولادی به وسیله پایه‌های صلب بسته شده و شافت خروجی توپر از طریق کوپلینگ دنده‌ای به پولی وصل می‌شود. اگرچه این روش برای تعویض گیربکس‌های قدیمی متداول است، اما فضای بیشتری را اشغال می‌کند و بازوهای عکس‌العمل (Torque Arms) را حذف می‌نماید.

مقایسه فنی و پارامتریک درایوهای کانوایر

برای دید مهندسی دقیق‌تر، جدول زیر مقایسه‌ای جامع بین گزینه‌های مختلف درایو نوار نقاله را نمایش می‌دهد:

این جدول نشان می‌دهد چرا در پروژه‌های مدرن انتقال مواد معدنی سنگین، کاربرد گیربکس خورشیدی در نوار نقاله‌ها جایگزین سیستم‌های سنتی شده است.

الزامات روان‌کاری، حرارت و نگهداری پیشگیرانه

علی‌رغم تمام مزایا، گیربکس‌های خورشیدی به دلیل فشرده بودن حجم روغن نسبت به گشتاور انتقالی، نیازمند پایش حرارتی و روغن‌کاری دقیقی هستند:

۱. انتخاب گرانروی روغن (Viscosity Selection)

استفاده از روغن‌های دنده‌ای صنعتی با استاندارد ISO VG 220 تا ISO VG 460 الزامی است. در محیط‌های با تغییرات دمایی شدید فصول سال، روغن‌های پایه سنتتیک مانند پلی آلفا اولفین (PAO) توصیه می‌شوند تا در استارت سرد زمستانی مانع از افت فشار روغن شده و در تابستان‌های گرم، لایه الاستوهیدرودینامیک بین دندانه‌ها پاره نشود.

۲. سیستم‌های خنک‌کاری جانبی

در کانوایرهای پرظرفیت که توان کاری از ۵۰ کیلووات فراتر می‌رود، اتلاف حرارتی از طریق جداره پوسته گیربکس به تنهایی برای دفع گرما کافی نیست. در این موارد، تجهیزاتی مانند رادیاتورهای خنک‌کننده روغن با فن برقی (Air-Oil Coolers) یا کویل‌های خنک‌کننده آبگرد در مدار روغن قرار می‌گیرند تا دمای بدنه زیر ۸۰ درجه سانتی‌گراد تثبیت شود.

۳. فیلتراسیون ذرات میکرونی

چون لقی بین دندانه‌های خورشیدی و رینگی بسیار دقیق و کم است، وجود براده‌های میکرونی ناشی از سایش اولیه می‌تواند به سرعت باعث ایجاد پیتینگ (Pitting) یا خراش روی دندانه‌ها شود. استفاده از پلاگ‌های تخلیه مغناطیسی (Magnetic Drain Plugs) و فیلترهای تنفس رطوبت‌گیر روی درپوش روغن برای کاربرد گیربکس خورشیدی در نوار نقاله‌ها در سایت‌های پر از غبار سیمان و سنگ آهن حیاتی است.

محاسبات و نکات کلیدی در انتخاب سایز گیربکس

مهندس طراح در زمان انتخاب محرک کانوایر نباید تنها به توان موتور اکتفا کند. پارامترهای زیر باید در دفترچه محاسبات لحاظ شوند:

1. **فاکتور سرویس (Service Factor – $f_s$):**

برای کانوایرهای خطوط انتقال پیوسته با کارکرد ۲۴ ساعته در هفت روز هفته، ضریب اطمینان نباید کمتر از ۱.۵ تا ۱.۷۵ در نظر گرفته شود. اگر بار ورودی شوک‌های نامنظم مانند تخلیه دامپتراک دارد، ضریب اطمینان بالای ۲ ضروری است.

2. **توان حرارتی نامی (Thermal Capacity):**

توان حرارتی گیربکس مقداری است که نشان می‌دهد سیستم چه میزان توان را بدون افزایش غیرمجاز دما می‌تواند پیوسته انتقال دهد. اگر توان مکانیکی گیربکس کافی باشد اما توان حرارتی کمتر از بار واقعی باشد، گیربکس پس از چند ساعت داغ کرده و کاسه‌نمدها می‌سوزند.

3. **بارهای شعاعی و محوری شافت ($F_r$ و $F_a$):**

کشش تسمه نقاله نیروی شعاعی شدیدی به شافت پولی وارد می‌کند. در صورت کوپل مستقیم، بخش زیادی از این نیرو به بیرینگ‌های خروجی گیربکس منتقل می‌شود؛ از این رو بلبرینگ‌های کروی دوبل خودتنظیم در خروجی باید برای این بار تایید شوند.

در پروژه‌های مهندسی و بازطراحی سیستم‌های انتقال مواد سنگین صنعتی، محاسبه دقیق ابعاد و اجرای صحیح کاربرد گیربکس خورشیدی در نوار نقاله‌ها تضمین‌کننده نرخ بازگشت سرمایه و حذف توقف‌های ناخواسته خواهد بود.

تامین مطمئن، انتخاب تیپ دندانه‌بندی مناسب و دریافت مشاوره‌های تخصصی مهندسی نیازمند همکاری با مراجع معتبر فنی و بازرگانی صنعتی است؛ در این راستا مجموعه پارس گیربکس به عنوان یکی از تامین‌کنندگان تخصصی گیربکس‌های صنعتی پاسخگوی این نیازها می‌باشد.

سوالات متداول

**چرا در کانوایرهای طویل زمینی استفاده از گیربکس خورشیدی بهتر از گیربکس هلیکال صنعتی است؟**

به دلیل چگالی توان بالاتر و وزن کمتر، نیاز به فونداسیون‌های بتنی بسیار سنگین برطرف می‌شود. همچنین نصب آن به روش شافت مونت از نامیزانی‌های ناشی از ارتعاشات شاسی جلوگیری می‌کند.

**مهم‌ترین عامل در خرابی زودهنگام گیربکس خورشیدی در کانوایرها چیست؟**

افزایش بیش از حد دمای کاری به علت عدم تناسب ظرفیت حرارتی یا عدم استفاده از خنک‌کن روغن، و همچنین تاخیر در تعویض روغن که منجر به سایش سریع دندانه‌های خورشیدی و بیرینگ‌ها می‌شود.

**آیا امکان استفاده از بک‌استاپ در گیربکس خورشیدی برای کانوایرهای شیب‌دار وجود دارد؟**

بله، در اکثر مدل‌های صنعتی معتبر، مکانیزم بک‌استاپ یک‌طرفه (Sprag Clutch) درون فلنج ورودی گیربکس تعبیه می‌شود تا در لحظه قطع محرک مانع از حرکت معکوس نوار شود.

**تفاوت نصب شافت توخالی با شرینک دیسک نسبت به اتصال با خار در نوار نقاله‌ها چیست؟**

اتصال خار به دلیل انتقال بار متمرکز در یک شیار مستعد بریدگی در شوک‌های استارتی است، اما شرینک دیسک با ایجاد فشرده‌سازی یکدست اصطکاکی، بارهای ارتعاشی را بدون آسیب مکانیکی مهار می‌کند.
