بررسی صدای کم و راندمان بالا در گیربکس خورشیدی؛ تحلیل دینامیکی، دقت هندسی و مدیریت تلفات انرژی

در سیستم‌های محرک صنعتی مدرن، بازده مصرف توان و کنترل آلودگی صوتی دو شاخص کلیدی در سنجش کیفیت طراحی به شمار می‌روند. صنایع امروزی از خطوط خودروسازی و اتوماسیون دقیق گرفته تا وینچ‌های معدنی و صنایع دارویی، به دنبال تجهیزاتی هستند که علاوه بر انتقال بارهای سنگین، کمترین هدررفت انرژی و حداقل تراز صوتی را ایجاد کنند. ساختار سیاره‌ای به دلیل مزایای مکانیکی منحصربه‌فرد، پاسخی فنی به این نیازها است. تمرکز بر بررسی صدای کم و راندمان بالا در گیربکس خورشیدی نیازمند تحلیل دقیق اندرکنش دندانه‌ها، رژیم‌های روان‌کاری، توزیع نیروها و کیفیت متالورژیکی قطعات است. در این مقاله به صورت تفصیلی سازوکارهای حاکم بر بازدهی، علل آکوستیکی و متغیرهای موثر بر کارکرد بی‌صدا و پربازده این تجهیزات را بررسی می‌کنیم.

معماری سینماتیکی و اثر آن بر بازدهی مکانیکی

در گیربکس‌های صنعتی سنتی مانند جعبه‌دنده‌های حلزونی (Worm Gear)، انتقال حرکت عمدتا بر پایه اصطکاک لغزشی شدید میان ماردون فولادی و چرخ برنجی صورت می‌گیرد که راندمان را در نسبت‌های بالا حتی تا مرز ۶۰ درصد کاهش می‌دهد. در مقابل، گیربکس خورشیدی مکانیزمی کاملا غلتشی دارد که تلفات اصطکاکی در سطح تماس دندانه‌ها را به حداقل می‌رساند.

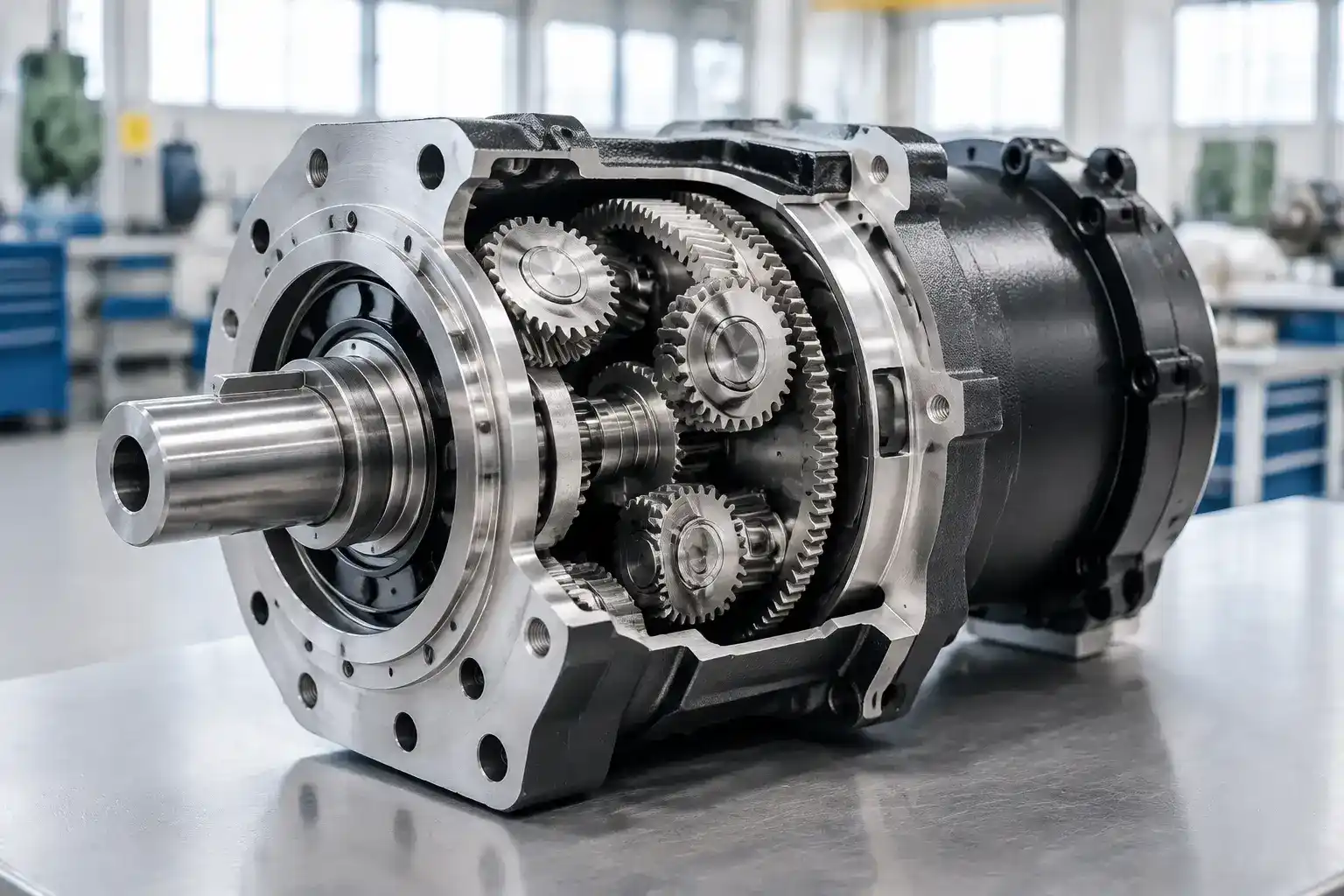

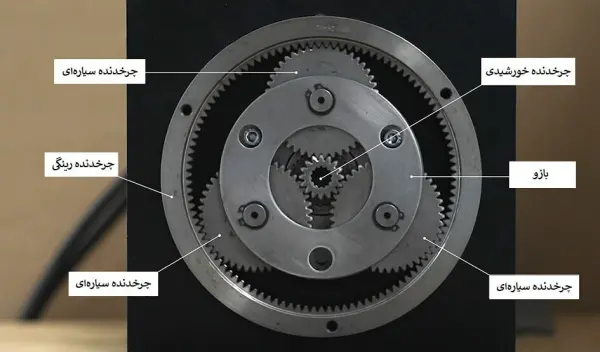

ساختار پایه شامل دنده خورشیدی مرکزی، سه یا چند دنده سیاره‌ای و دنده رینگی محیطی است. تقسیم نیروی مماسی میان چند دندانه سبب می‌شود تنش فشاری وارد بر هر سطح دندانه افت محسوسی داشته باشد. در نتیجه این پدیده:

1. ضخامت فیلم روغن در ناحیه تماس الاستوهیدرودینامیک (EHL) پایدارتر می‌ماند.
2. اصطکاک برشی روغن و لغزش میکرو به کمترین مقدار ممکن کاهش می‌یابد.
3. بازده مکانیکی در هر استیج مستقل به بازه ۹۷ تا ۹۸.۵ درصد می‌رسد.

محاسبه افت توان کلی نشان می‌دهد که حتی در سیستم‌های سه طبقه با نسبت تبدیل‌های فراتر از ۱۰۰، راندمان کل بالای ۹۲ تا ۹۴ درصد حفظ می‌شود که این مقدار قابل مقایسه با هیچ سیستم کاهنده هم‌اندازه‌ای نیست.

صدای کم و راندمان بالا در گیربکس خورشیدی

تحلیل منابع تلفات توان در سیستم‌های سیاره‌ای

دستیابی به بالاترین راندمان ممکن، نیازمند شناسایی منابع هدررفت توان درون پوسته گیربکس است. این تلفات را می‌توان به دو بخش وابسته به بار و ناوابسته به بار تقسیم کرد:

$$P_{loss\_total} = P_{gear\_mesh} + P_{bearing} + P_{churning} + P_{seals}$$

– تلفات درگیری دندانه‌ها ($P_{gear\_mesh}$): ناشی از اصطکاک غلتشی و لغزشی حین چرخش سطوح اینولوت است که به صورت مستقیم با میزان بار انتقالی و ضریب اصطکاک متریال تغییر می‌کند.

– تلفات یاتاقان‌ها ($P_{bearing}$): اصطکاک غلتشی ساچمه‌ها یا رولرهای یاتاقان‌های سوزنی نگهدارنده دنده‌های سیاره‌ای درون کریر و بیرینگ‌های ساپورت شافت ورودی و خروجی.

– تلفات پاشش و به‌هم‌زدن روغن ($P_{churning}$): مقاومت هیدرودینامیکی ناشی از غوطه‌ور بودن دنده‌ها در حمام روغن که با افزایش سرعت دورانی شافت ورودی به شدت اوج می‌گیرد.

– تلفات اصطکاکی آب‌بندها ($P_{seals}$): تماس لبه کاسه‌نمدهای الاستومری با سطح صیقلی شافت‌ها.

در فرآیند بررسی صدای کم و راندمان بالا در گیربکس خورشیدی مشخص می‌شود که انتخاب سطح ویسکوزیته مناسب روغن سنتتیک، تنظیم حجم روغن و پولیش سطوح تماس شافت با کاسه‌نمد می‌تواند تلفات بی‌باری را تا ۳۰ درصد مهار کند.

ریشه‌های فیزیکی صدا و ارتعاش در مکانیزم‌های خورشیدی

نویز صوتی در سیستم‌های مکانیکی پیامد مستقیم نوسانات ارتعاشی متناوب است که از پوسته به محیط منتشر می‌شود. عامل اولیه این ارتعاشات، خطای انتقال دینامیکی (Dynamic Transmission Error – DTE) است. هنگامی که یک جفت دندانه وارد درگیری می‌شوند و جفت قبلی جدا می‌گردند، تغییرات ناگهانی سختی شبکه درگیری (Mesh Stiffness) پالس‌های فرکانسی متناوب تولید می‌کند.

فرکانس درگیری دندانه‌ها ($f_m$) از رابطه زیر به دست می‌آید:

$$f_m = \frac{n \times Z}{60}$$

که در آن $n$ دور چرخش محور بر حسب دقیقه و $Z$ تعداد دندانه‌ها است. اگر تغییر شکل الاستیک دندانه‌ها تحت بار یکنواخت نباشد، این فرکانس به عنوان تحریک هارمونیک عمل کرده و با فرکانس طبیعی پوسته همپوشانی پیدا می‌کند که نتیجه آن پدیده تشدید (Resonance) و انتشار زوزه شنیداری شدید است. بنابراین، بررسی صدای کم و راندمان بالا در گیربکس خورشیدی وابستگی مستقیم به کنترل شکل دندانه‌ها در مقیاس میکرومتر دارد.

مهندسی پروفیل دندانه‌ها؛ کلید عملکرد نرم و بی‌صدا

برای حذف نوسانات ناشی از خطای انتقال، سازندگان پیشرو از تکنیک‌های پیشرفته اصلاح هندسه دندانه (Micro-geometry Tooth Modifications) استفاده می‌کنند:

“`

[پروفیل استاندارد تئوریک] —> اعمال Tip Relief (کاهش ضخامت نوک)

|

v

[حذف ضربه ورود و خروج به درگیری] <— اعمال Crowning (تحدب‌بخشی طولی)

|

v

[تماس متقارن در مرکز و کاهش تراز صدا تا 10 دسی‌بل]

“`

۱. اصلاح نوک دندانه (Tip Relief)

هنگامی که دندانه تحت بار گشتاوری سنگین خم می‌شود، نوک دندانه ورودی پیش از موعد به ریشه دندانه مقابل برخورد می‌کند. با براده‌برداری در حد چند میکرون از نوک دندانه، تماس نرم و بدون شوک ضربه‌ای آغاز می‌شود.

۲. تحدب‌بخشی طولی (Lead Crowning)

شافت‌ها و کریر زیر بارهای پیچشی و خمشی دچار انحراف زاویه‌ای می‌شوند. تحدب‌بخشی سبب می‌شود الگوی تماس دندانه از لبه‌های آسیب‌پذیر به سمت مرکز سطح تماس هدایت شود که مانع از تجمع تنش در لبه‌ها و جلوگیری از انتشار نویز نامتقارن می‌گردد.

۳. استفاده از دنده‌های هلیکال سیاره‌ای

اگرچه دنده‌های مستقیم (Spur) تولید آسان‌تری دارند، اما استفاده از دنده‌های مورب (Helical) ضریب همپوشانی تماس (Contact Ratio) را به بالای ۲ یا حتی ۳ افزایش می‌دهد. با ورود تدریجی سطح تماس به خط اثر، شدت نویز کاری بین ۶ تا ۱۲ دسی‌بل نسبت به دنده‌های ساده افت پیدا می‌کند.

تعادل نیروها و توزیع متقارن بار شعاعی

یکی از مهم‌ترین دلایل لرزش و خرابی زودرس در گیربکس‌های شافت موازی، وجود نیروهای شعاعی خنثی‌نشده روی شافت‌ها است. در چیدمان خورشیدی، حضور متقارن ۳، ۴ یا ۵ دنده سیاره‌ای حول دنده مرکزی موجب می‌شود نیروهای شعاعی اعمال‌شده از سوی هر دنده، نیروی شعاعی دنده مقابل را به صورت برداری خنثی کند:

$$\sum \vec{F}_{radial} = 0$$

با صفر شدن برآیند بارهای شعاعی روی شافت ورودی و خروجی:

– خمش شافت مرکزی حذف می‌شود.

– تنش‌های چرخشی و ضربات ارتعاشی به پوسته منتقل نمی‌شوند.

– یاتاقان‌ها صرفا بارهای تعلیق را تحمل کرده و اصطکاک جانبی آن‌ها به شدت کم می‌شود.

این توازن فیزیکی کامل، نقش اساسی در کاهش لرزش‌های میکرونی پوسته و در نتیجه تحقق صدای کم ایفا می‌کند.

نقش کیفیت تولید و کلاس دقت بر اساس استانداردهای DIN و AGMA

حتی بی‌نقص‌ترین طراحی‌ها نیز بدون تلرانس‌های بسته و متالورژی دقیق به راندمان بالا و کارکرد کم‌صدا نمی‌رسند. خطاهای زیر مستقیما تراز صوتی را افزایش و بازدهی را تخریب می‌کنند:

– خطای گام دندانه (Pitch Error)

– انحراف لنگی دایره گام (Runout)

– زبری بیش از حد سطوح سنگ‌خورده

بر اساس استاندارد بین‌المللی DIN 3962، دنده‌های مورد استفاده در کاربردهای فوق‌العاده کم‌صدا نظیر درایوهای پزشکی و سرووهای رباتیک در کلاس کیفی DIN 5 تا DIN 6 تولید می‌شوند. سخت‌کاری سطحی به روش کربورایزینگ (Carburizing) تا سختی سطحی ۵۸ الی ۶۲ راکول سی (HRC) و پس از آن سنگ‌زنی دقیق پروفیل (Profile Grinding)، سطحی با صافی $Ra \leq 0.4 \ \mu m$ ایجاد می‌کند که اصطکاک و نویز را به حداقل ممکن می‌رساند

مقایسه تجربی؛ خورشیدی در برابر سایر گیربکس‌های صنعتی

برای درک بهتر جایگاه فنی این مکانیزم، پارامترهای آکوستیکی و حرکتی در جدول زیر مقایسه شده‌اند:

مطابق داده‌های مهندسی، گیربکس خورشیدی هلیکال تنها گزینه‌ای است که توانسته بازدهی فوق‌العاده نزدیک به ۹۸ درصد را هم‌زمان با تراز صوتی پایین‌تر از مرز استاندارد صنعتی (کمتر از ۷۰ دسی‌بل) تلفیق کند.

اثرات متقابل دما و روان‌کاری بر صدا و راندمان

روان‌کاری پلی است میان پایداری صوتی و راندمان مکانیکی. استفاده از روغن‌های پایه سینتتیک پلی‌آلفائولفین (PAO) یا پلی‌گلایکول (PAG) شاخص گرانروی (Viscosity Index) بالاتری نسبت به روغن‌های معدنی به همراه دارد.

اگر گرانروی روغن بیش از حد بالا باشد:

– میرایی هیدرولیکی افزایش یافته و صدا اندکی کم می‌شود.

– اما تلفات اصطکاک پاششی به شدت بالا رفته و راندمان سقوط می‌کند که منجر به افزایش دمای کاری می‌گردد.

اگر گرانروی روغن کمتر از حد استاندارد باشد:

– راندمان در دقایق اول بالا به نظر می‌رسد.

– اما فیلم روان‌کار شکسته شده و تماس خشن فلز با فلز رخ می‌دهد که موجب زوزه صوتی شدید، خراشیدگی و افت راندمان نهایی در اثر حرارت خواهد شد.

به همین دلیل، در بررسی صدای کم و راندمان بالا در گیربکس خورشیدی استفاده از روان‌کارهای با ویسکوزیته استاندارد VG 220 یا VG 320 همراه با ادیتیوهای ضد فشار شدید (EP) برای حفظ تعادل میان سکوت کاری و حداکثر بهره‌وری انرژی الزامی است.

جمع‌بندی معیارهای عملیاتی جهت حفظ راندمان و سکوت کاری

برای اینکه یک سیستم خورشیدی در تمام طول عمر مفید خود در بالاترین راندمان و کمترین میزان نویز صوتی کار کند، رعایت چند شرط بنیادین ضروری است:

1. صلبیت شاسی و هم‌راستایی دقیق محور موتور و گیربکس به منظور جلوگیری از بارگذاری خارج از مرکز
2. پایش دوره‌ای کیفیت و سطح تمیزی روغن برای ممانعت از سایش میکرونی دندانه‌ها
3. کنترل دور ورودی متناسب با کاتالوگ حرارتی جهت پیشگیری از اتلافات پاششی مایع
4. استفاده از اتصالات ورودی انعطاف‌پذیر یا شرینک دیسک به جای خارهای ضربه‌زننده

دستیابی به بالاترین استانداردها در خطوط تولید و تهیه سیستم‌های انتقال قدرت با تضمین کارایی بالا نیازمند بهره‌گیری از نظرات مهندسی و تجهیزات اصیل است؛ در همین راستا کارشناسان مجموعه پارس گیربکس به عنوان ارائه‌دهنده خدمات تخصصی، مشاوره‌های لازم را برای ارزیابی و انتخاب بهینه تجهیزات فراهم می‌کنند.

سوالات متداول

دلیل اصلی تراز صوتی پایین‌تر گیربکس خورشیدی با دنده‌های هلیکال چیست؟

زاویه مورب دندانه‌های هلیکال باعث ایجاد ضریب همپوشانی بالا می‌شود. دندانه‌ها به جای ضربه ناگهانی در لحظه ورود، به تدریج با یکدیگر درگیر می‌شوند که شوک دینامیکی و ارتعاشات هوابرد را به طور محسوس کاهش می‌دهد.

چرا راندمان گیربکس خورشیدی بسیار بیشتر از گیربکس‌های حلزونی است؟

در گیربکس‌های خورشیدی تماس میان سطوح دندانه عمدتا از نوع غلتش الاستوهیدرودینامیک است، در حالی که در مکانیزم‌های حلزونی لغزش مداوم فلز روی فلز باعث تلفات اصطکاکی شدید به شکل گرما و افت بازدهی می‌شود.

آیا افزایش سرعت دورانی ورودی روی نویز و راندمان تاثیر منفی دارد؟

بله، با افزایش دور موتور، فرکانس درگیری دندانه‌ها بالا رفته و به فرکانس‌های تحریک‌پذیر نزدیک‌تر می‌شود؛ همچنین مقاومت پاشش روغن در سرعت‌های بالا افزایش یافته و باعث افزایش تلفات انرژی و دما می‌گردد.

چه عاملی بعد از چند سال کارکرد باعث افزایش صدای گیربکس خورشیدی می‌شود؟

سایش تدریجی پروفیل دندانه ناشی از روان‌کاری نامناسب، فرسایش و لقی ساچمه‌های بیرینگ‌های سوزنی داخل کریر و از بین رفتن پیش‌بار یاتاقان‌ها از عوامل اصلی برهم‌خوردن هندسه درگیری و بلند شدن صدای کارکرد گیربکس هستند.
