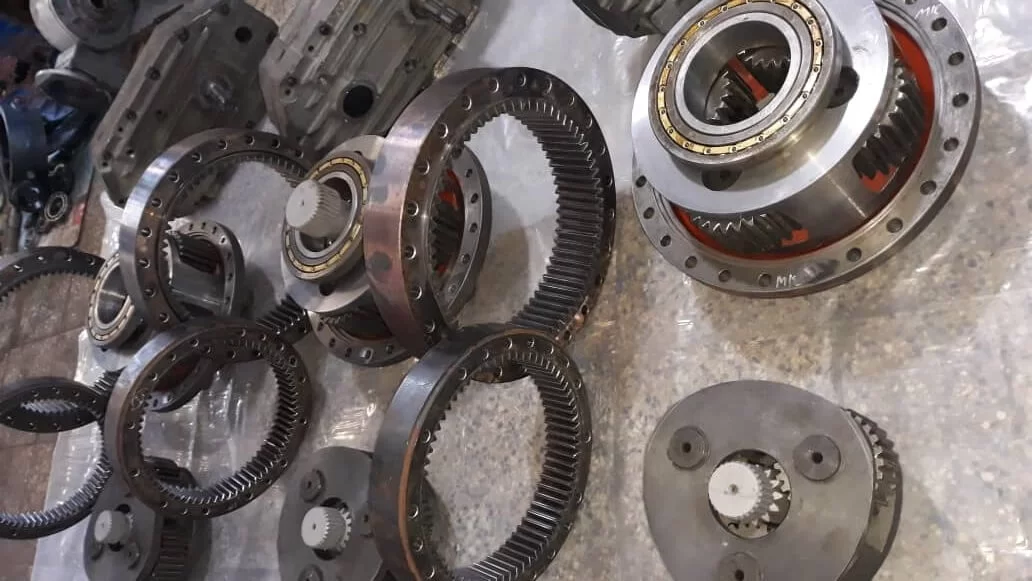

گیربکس خورشیدی در ماشین آلات سنگین

ماشین آلات سنگین در بخش های مختلف صنعت، ساخت و ساز، معدن و زیرساخت حضور پررنگی دارند. بیل مکانیکی، لودر، بلدوزر، جرثقیل های بزرگ، تجهیزات حفاری، ماشین آلات راه سازی و دستگاه های معدنی، همگی برای انجام وظایف خود به قدرت زیاد و کنترل دقیق نیاز دارند. در قلب این ماشین ها، سامانه انتقال قدرت قرار دارد که وظیفه تبدیل توان موتور به حرکت و گشتاور مورد نیاز را بر عهده دارد. هرچه این سامانه دقیق تر و مقاوم تر باشد، عملکرد کلی دستگاه بهتر و هزینه های بهره برداری کمتر خواهد بود.

در میان انواع سامانه های انتقال قدرت، ساختار سیاره ای یا همان خورشیدی جایگاه ویژه ای در ماشین آلات سنگین به دست آورده است. دلیل این موضوع را باید در نیازهای خاص این دسته از تجهیزات جستجو کرد. ماشین آلات سنگین معمولا با گشتاور بالا، بارهای ضربه ای، شرایط محیطی دشوار و ساعات کاری طولانی مواجه هستند. در چنین شرایطی، گیربکس خورشیدی به دلیل طراحی فشرده، تحمل بار بالا و توزیع مناسب تنش، به یکی از انتخاب های اصلی مهندسان تبدیل شده است.

چرا ماشین آلات سنگین به گیربکس خاص نیاز دارند؟

ماشین آلات سنگین با خودروهای سواری یا تجهیزات سبک تفاوت های اساسی دارند. در این ماشین ها، بارها بسیار سنگین است و گاهی به صورت ناگهانی و ضربه ای وارد می شود. همچنین بسیاری از این دستگاه ها در محیط های آلوده، پر گرد و غبار، مرطوب یا با اختلاف دمای زیاد کار می کنند. علاوه بر این، هزینه توقف یک دستگاه سنگین بسیار بالاست، زیرا توقف آن معمولا کل خط تولید یا عملیات پروژه را متوقف می کند.

به همین دلیل، گیربکس به کار رفته در این ماشین ها باید هم از نظر ظرفیت بار، هم از نظر دوام و هم از نظر قابلیت اطمینان در سطح بالایی قرار داشته باشد. ساختار خورشیدی با توزیع نیرو میان چند چرخ دنده، می تواند بخش مهمی از این نیازها را برآورده کند. در واقع یکی از دلایل اصلی گسترش استفاده از گیربکس خورشیدی در این صنعت، توانایی آن در تحمل شرایط سخت بدون افزایش بیش از حد ابعاد و وزن است.

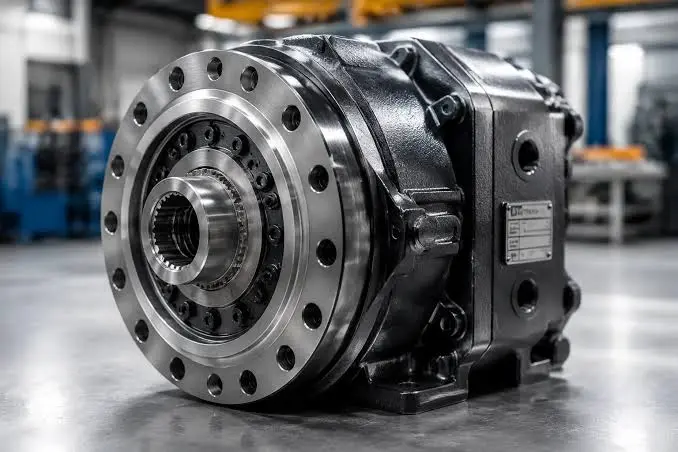

ساختار گیربکس خورشیدی و منطق تحمل بار

ساختار گیربکس خورشیدی و منطق تحمل بار

برای درک دلیل محبوبیت این گیربکس در ماشین آلات سنگین، باید ساختار داخلی آن را بررسی کرد. در یک گیربکس خورشیدی، یک چرخ دنده مرکزی به نام دنده خورشیدی در مرکز قرار می گیرد و چند چرخ دنده سیاره ای در اطراف آن می چرخند. این دنده ها درون یک رینگ داخلی دندانه دار قرار می گیرند و توسط یک حامل نگهداری می شوند.

مزیت اصلی این چیدمان در توزیع بار است. وقتی گشتاور وارد می شود، به جای اینکه تمام نیرو از یک جفت دنده عبور کند، میان چند دنده سیاره ای تقسیم می شود. این توزیع باعث می شود هر دنده بار کمتری تحمل کند و تنش موضعی کاهش یابد. نتیجه این طراحی، امکان انتقال گشتاور بالاتر در ابعاد کوچک تر و با استهلاک کمتر است. برای ماشین آلات سنگین که مدام با بارهای زیاد و نوسانی سروکار دارند، این ویژگی بسیار ارزشمند است.

مزایای استفاده در ماشین آلات سنگین

استفاده از گیربکس خورشیدی در این دسته از ماشین آلات، مزایای مشخصی به همراه دارد که برخی از مهم ترین آن ها عبارتند از:

• ظرفیت انتقال گشتاور بالا در ابعاد نسبتا کوچک
• توزیع متعادل بار میان چند چرخ دنده و کاهش سایش موضعی
• راندمان مناسب که در کارکرد طولانی به کاهش مصرف سوخت و انرژی کمک می کند
• مقاومت بهتر در برابر بارهای ضربه ای و شوک های لحظه ای
• امکان طراحی هم محور با موتور و کاهش فضای اشغال شده
• طول عمر مناسب در صورت انتخاب صحیح و نگهداری اصولی

این مزایا در کنار هم باعث شده است که سازندگان ماشین آلات سنگین، ساختار خورشیدی را برای بخش های حساس انتقال قدرت در اولویت قرار دهند. البته باید توجه داشت که تمام این مزایا زمانی به نتیجه می رسد که انتخاب قطعه بر اساس محاسبات فنی و شرایط واقعی کار انجام شود.

کاربرد در سیستم های محرکه و نهایی

یکی از مهم ترین محل های استفاده از گیربکس خورشیدی در ماشین آلات سنگین، سیستم محرکه نهایی یا همان دیفرانسیل و هاب چرخ است. در بیل مکانیکی، لودر و بسیاری از ماشین آلات راه سازی، گشتاور نهایی که به چرخ ها یا زنجیرها منتقل می شود بسیار بالا است. برای تامین این گشتاور در فضای محدود چرخ یا هاب، ساختار خورشیدی انتخاب بسیار مناسبی است.

در این کاربرد، گیربکس خورشیدی معمولا در نزدیک ترین نقطه به چرخ یا زنجیر قرار می گیرد و آخرین مرحله کاهش دور و افزایش گشتاور را انجام می دهد. این طراحی باعث می شود فشار زیادی از روی اجزای میانی برداشته شود و سیستم انتقال قدرت کلی سبک تر و فشرده تر شود. در نتیجه، سازنده می تواند از یک موتور با ابعاد منطقی استفاده کند و همچنان گشتاور مورد نیاز را به دست آورد.

نقش در سیستم چرخش و گرداننده

بسیاری از ماشین آلات سنگین مانند بیل مکانیکی، جرثقیل و دکل های حفاری دارای یک بخش گرداننده هستند که قسمت بالایی دستگاه را روی شاسی پایینی می چرخاند. این سیستم چرخش باید بتواند بار زیادی را با دقت و کنترل مناسب جابه جا کند. در چنین مکانیزمی، گیربکس خورشیدی به دلیل ابعاد فشرده و توانایی تحمل گشتاور بالا، به خوبی جای گرفته است.

سیستم گرداننده معمولا در معرض بارهای متناوب و گاهی ضربه ای قرار دارد. هر بار که دستگاه شروع به چرخش یا توقف می کند، نیروهای قابل توجهی به گیربکس وارد می شود. ساختار خورشیدی با توزیع این نیروها میان چند دنده، پایداری بهتری در این شرایط از خود نشان می دهد و احتمال خرابی زودهنگام را کاهش می دهد.

کاربرد در وینچ و سیستم های کشش

وینچ های صنعتی که برای کشیدن بار، بلند کردن اجسام یا کشش کابل استفاده می شوند، بخش دیگری از کاربردهای گیربکس خورشیدی در ماشین آلات سنگین هستند. در این سیستم ها، نیاز به گشتاور بالا و کنترل دقیق سرعت وجود دارد. ساختار خورشیدی می تواند دور بالای موتور را به گشتاور بالای مورد نیاز در درام وینچ تبدیل کند.

به دلیل فشردگی این ساختار، بسیاری از وینچ های مدرن به صورت یکپارچه با موتور و ترمز و گیربکس خورشیدی ساخته می شوند. این یکپارچگی علاوه بر کاهش فضای نصب، تعداد قطعات واسط و نقاط احتمالی خرابی را نیز کمتر می کند. در عملیات حساس مانند جابه جایی بارهای سنگین یا کار در شیب، این قابلیت اطمینان اهمیت زیادی دارد.

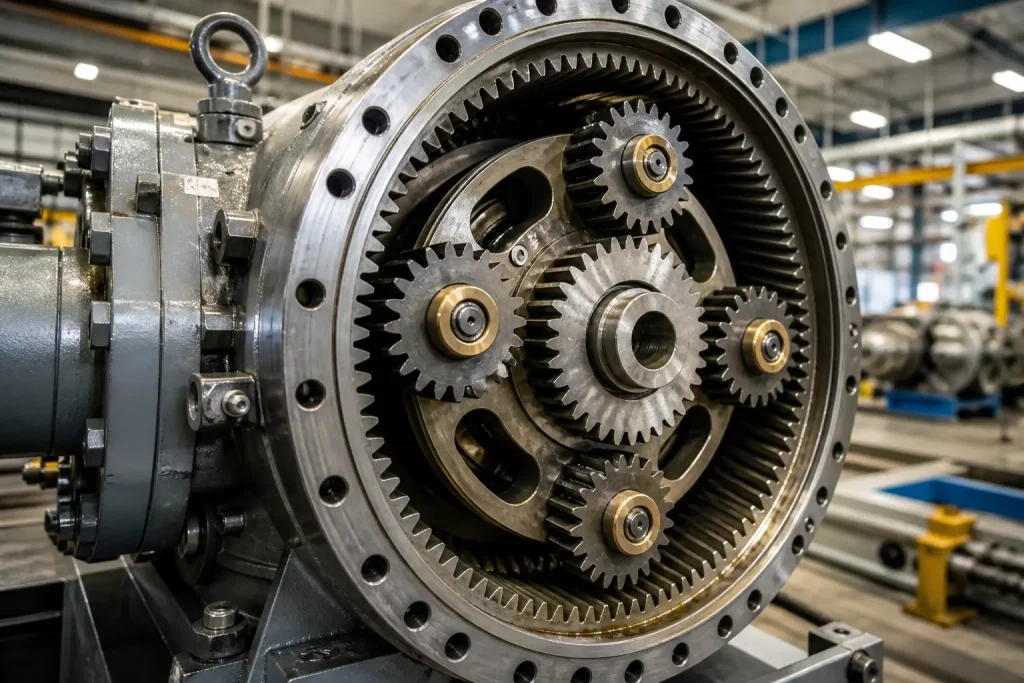

گیربکس خورشیدی در تجهیزات معدنی و حفاری

صنعت معدن و حفاری یکی از سخت ترین محیط های کاری برای تجهیزات مکانیکی است. در این محیط ها، گرد و غبار، رطوبت، ضربه و بارهای سنگین به صورت همزمان وجود دارند. ماشین آلاتی مانند سنگ شکن، نوار نقاله های سنگین، دستگاه های حفاری، آسیاب و تجهیزات انتقال مواد، همگی به سامانه انتقال قدرت مقاوم نیاز دارند.

گیربکس خورشیدی در این تجهیزات به دلیل توانایی تحمل بارهای سنگین و شرایط محیطی دشوار، کاربرد گسترده ای دارد. در سنگ شکن ها و آسیاب ها که با شوک بار و ورود ناگهانی مواد مواجه هستند، توزیع بار میان دنده های سیاره ای از تمرکز تنش جلوگیری می کند و عمر مجموعه را افزایش می دهد. به همین دلیل در بسیاری از پروژه های معدنی، این ساختار به عنوان گزینه ای مطمئن شناخته می شود.

اهمیت ضریب سرویس در انتخاب

یکی از نکات کلیدی در استفاده از گیربکس خورشیدی برای ماشین آلات سنگین، توجه به ضریب سرویس است. ضریب سرویس نشان می دهد که گیربکس برای چه سطحی از بار و چه نوع سیکل کاری باید انتخاب شود. در ماشین آلات سنگین، به دلیل وجود شوک بار، کارکرد متناوب با بار کامل و شرایط محیطی سخت، معمولا ضریب سرویس بالایی در نظر گرفته می شود.

انتخاب گیربکس با ضریب سرویس نامناسب می تواند به گرمای بیش از حد، شکست دنده یا خرابی زودهنگام منجر شود. بنابراین قبل از خرید یا طراحی، باید گشتاور واقعی، نوع بار، ساعات کاری و شرایط محیطی به دقت تحلیل شود. در این حوزه، مشورت با متخصصان و استفاده از داده های فنی سازنده، یک ضرورت است نه یک انتخاب اختیاری.

نگهداری در شرایط کاری سخت

نگهداری گیربکس خورشیدی در ماشین آلات سنگین اهمیت زیادی دارد، زیرا این ماشین ها معمولا در شرایط سخت و دور از تعمیرگاه های مجهز کار می کنند. کنترل منظم سطح و کیفیت روغن، بررسی نشتی، پایش صدا و لرزش، توجه به دمای کارکرد و بازبینی اتصالات از جمله اقدامات ضروری است.

در محیط های پر گرد و غبار، وضعیت آب بندی اهمیت ویژه ای دارد. ورود ذرات ساینده به داخل گیربکس می تواند به سرعت عمر دنده ها را کاهش دهد. همچنین پس از دوره های کاری سنگین، بازبینی وضعیت ترمز، کوپلینگ و سیستم چرخش توصیه می شود. یک برنامه نگهداری پیشگیرانه منظم، علاوه بر جلوگیری از خرابی ناگهانی، هزینه تعمیرات اساسی را نیز به شکل محسوسی کاهش می دهد.

مقایسه با ساختارهای دیگر

در برخی ماشین آلات سنگین هنوز از ساختارهای دیگر انتقال قدرت مانند گیربکس های ساده یا حلزونی استفاده می شود. هر کدام از این ساختارها مزایا و محدودیت های خاص خود را دارند. گیربکس های حلزونی معمولا ارزان تر هستند و امکان قفل خودکار در برابر برگشت بار را دارند، اما راندمان آن ها پایین تر است و اتلاف انرژی بیشتری دارند.

در مقابل، گیربکس خورشیدی راندمان بالاتری دارد و می تواند گشتاور بیشتری را در ابعاد کوچک تر منتقل کند. این ویژگی در ماشین آلات سنگین که فضا و وزن اهمیت زیادی دارند، یک مزیت بزرگ به شمار می رود. البته قیمت اولیه این ساختار معمولا بالاتر است، اما در بلندمدت و با در نظر گرفتن کاهش مصرف انرژی و افزایش طول عمر، می تواند انتخاب اقتصادی تری باشد.

نکات مهم در خرید و انتخاب

برای انتخاب گیربکس خورشیدی مناسب برای یک ماشین سنگین، باید چند پارامتر اساسی بررسی شود:

• گشتاور مورد نیاز در خروجی
• دور ورودی و نسبت تبدیل مطلوب
• نوع بار و احتمال وجود بار ضربه ای
• سیکل کاری و ساعات کار روزانه
• شرایط محیطی مانند دما، گرد و غبار و رطوبت
• نحوه نصب و اتصال به موتور و تجهیز مصرف کننده
• نیاز به ترمز، بک استاپ یا کوپلینگ خاص

پاسخ دقیق به این موارد، از انتخاب اشتباه جلوگیری می کند. در پروژه های صنعتی، هزینه انتخاب اشتباه معمولا بسیار بیشتر از اختلاف قیمت میان دو مدل است. بنابراین بررسی فنی پیش از خرید، همیشه مقرون به صرفه تر از جبران خرابی های بعدی است.

آینده این فناوری در ماشین آلات سنگین

با حرکت صنعت به سمت ماشین آلات سبک تر، کم مصرف تر و هوشمندتر، نقش ساختارهای سیاره ای در حال افزایش است. سازندگان به دنبال کاهش وزن و ابعاد دستگاه بدون کاهش ظرفیت بار هستند. در این مسیر، گیربکس خورشیدی به دلیل نسبت توان به وزن مناسب، جایگاه رو به رشدی پیدا کرده است.

همچنین با گسترش موتورهای الکتریکی و سامانه های کنترل دقیق در ماشین آلات سنگین، نیاز به گیربکس هایی با دقت بالا و بازی محوری کم بیشتر شده است. ساختار خورشیدی با طراحی دقیق می تواند این نیاز را همراه با ظرفیت بار بالا برآورده کند. به همین دلیل انتظار می رود در نسل آینده تجهیزات سنگین، سهم این فناوری همچنان افزایش یابد.

جمع بندی

گیربکس خورشیدی به دلیل ساختار توزیع بار، ظرفیت گشتاور بالا، ابعاد فشرده و قابلیت اطمینان مطلوب، به یکی از اجزای کلیدی ماشین آلات سنگین تبدیل شده است. از سیستم محرکه نهایی و چرخش تا وینچ و تجهیزات معدنی، این ساختار توانسته است نیازهای سخت این صنعت را پاسخ دهد.

انتخاب درست این گیربکس نیازمند تحلیل دقیق بار، سیکل کاری، ضریب سرویس و شرایط محیطی است. در کنار آن، نگهداری اصولی نیز نقش مهمی در حفظ عملکرد و افزایش طول عمر دارد. در نهایت، برای صنعتی که در آن توقف به معنای از دست رفتن زمان و سرمایه است، گیربکس خورشیدی یک انتخاب منطقی و آینده نگر محسوب می شود.

سوالات متداول

چرا در ماشین آلات سنگین از گیربکس خورشیدی استفاده می شود؟

به دلیل ظرفیت گشتاور بالا، ابعاد فشرده، توزیع مناسب بار و مقاومت در برابر شرایط کاری سخت، این ساختار برای ماشین آلات سنگین بسیار مناسب است.

گیربکس خورشیدی در کدام بخش ماشین آلات سنگین کاربرد دارد؟

این گیربکس در سیستم محرکه نهایی، هاب چرخ، سیستم چرخش، وینچ، تجهیزات حفاری و بسیاری از بخش های انتقال قدرت استفاده می شود.

آیا این گیربکس در شرایط پر گرد و غبار قابل استفاده است؟

بله، اما باید آب بندی مناسب و نگهداری منظم داشته باشد تا ذرات ساینده به داخل آن وارد نشوند و عمر دنده ها کاهش نیابد.

مهم ترین فاکتور در انتخاب گیربکس برای ماشین سنگین چیست؟

گشتاور خروجی، ضریب سرویس، نوع بار، سیکل کاری و شرایط محیطی از مهم ترین فاکتورهای انتخاب هستند.

نگهداری این گیربکس در ماشین آلات سنگین چگونه است؟

کنترل روغن، بررسی نشتی، پایش صدا و لرزش، توجه به دما و بازبینی دوره ای اتصالات از اقدامات اصلی نگهداری به شمار می رود.
