مقایسه گیربکس خورشیدی تک‌ مرحله‌ای و چند مرحله‌ای

در دنیای صنعت و انتقال قدرت، انتخاب میان سیستم های کاهنده دور نیازمند شناخت دقیق از رفتار دینامیکی قطعات است. زمانی که صحبت از گیربکس های سیاره ای یا همان خورشیدی به میان می آید، مهندسان با دو ساختار اصلی روبرو هستند که هر کدام در شرایط کاری متفاوت، مزایا و محدودیت های خاص خود را دارند. مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای فراتر از بررسی تفاوت در نسبت تبدیل است؛ این یک بررسی مهندسی پیرامون توزیع بار، راندمان حرارتی، ممان اینرسی و طول عمر مکانیکی سیستم است که در نهایت مستقیما بر بهره وری خط تولید تاثیر می گذارد.

در سیستم های سیاره ای، ساختار شامل یک دنده خورشیدی مرکزی، چرخ دنده های سیاره ای دور آن، حامل یا کریر و یک رینگ خارجی است. در یک ساختار تک مرحله ای، توان ورودی از موتور به خورشیدی وارد شده و خروجی مستقیما از کریر دریافت می شود. اما در ساختار چند مرحله ای، خروجی کریر مرحله اول به دنده خورشیدی مرحله دوم منتقل می شود و این زنجیره می تواند تا چندین طبقه ادامه یابد. درک این تفاوت ها به ما کمک می کند تا بدانیم در چه نقطه ای از طراحی، استفاده از گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای بر اساس نیاز گشتاور و سرعت خروجی توجیه پذیر است.

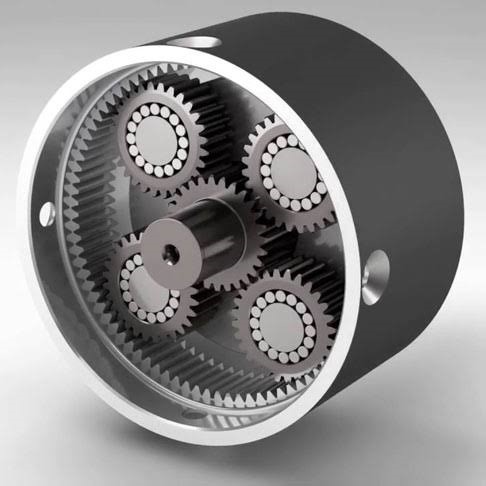

تحلیل فنی و مکانیکی تفاوت های ساختاری

اصلی ترین تفاوت در گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای در نحوه انباشت نسبت تبدیل است. یک گیربکس سیاره ای تک مرحله ای معمولا نسبت هایی بین ۳ به ۱ تا ۱۰ به ۱ را ارائه می دهد. در این محدوده، به دلیل کوتاه بودن مسیر انتقال نیرو، انحرافات مکانیکی به حداقل می رسد. محورهای دنده های سیاره ای در یک طبقه ثابت هستند و توزیع بار به صورت کاملا متقارن انجام می شود. این تقارن باعث می شود که تنش های خمشی روی دندانه ها به حداقل برسد و پایداری در دورهای بالا بسیار عالی باشد.

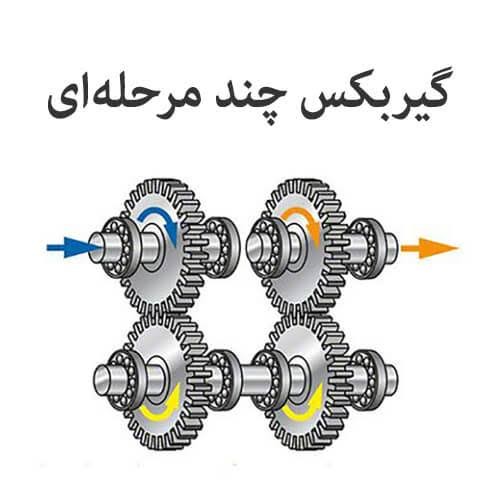

در مقابل، ساختارهای چند مرحله ای برای دستیابی به نسبت های بالاتر از ۱۰ به ۱ تا حتی ۱۰۰۰ به ۱ و بیشتر طراحی می شوند. برای رسیدن به این مقادیر، طراحان مجبورند طبقات را به صورت سری در امتداد یکدیگر قرار دهند. این کار باعث افزایش طول محوری گیربکس می شود. در هر مرحله، گشتاور خروجی مرحله قبلی، ورودی مرحله بعدی است. این افزایش مرحله ای گشتاور، نیازمند طراحی دقیق تر یاتاقان ها و شفت های میانی است تا بتوانند بارهای سنگین تر را بدون تغییر شکل در ساختار تحمل کنند.

ارزیابی راندمان و تلفات توان در سیستم های انتقال

یکی از پارامترهای حیاتی در مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای میزان اتلاف انرژی یا راندمان است. هر جفت درگیری دنده در یک سیستم مکانیکی مقداری انرژی را به صورت گرما از دست می دهد. در مدل تک مرحله ای، تلفات بسیار ناچیز است، زیرا تنها یک مجموعه درگیری وجود دارد. به همین دلیل راندمان این نوع گیربکس ها معمولا بالای ۹۵ درصد و در برخی طراحی های پیشرفته تا ۹۸ درصد گزارش می شود.

در گیربکس های چند مرحله ای، به ازای اضافه شدن هر مرحله، افت انرژی خواهیم داشت. اگر فرض کنیم راندمان هر مرحله ۹۵ درصد باشد، در یک گیربکس سه مرحله ای، راندمان کلی سیستم به حدود ۸۵ درصد کاهش می یابد. این افت ۵ تا ۱۰ درصدی در سیستم های با توان ورودی بالا، می تواند منجر به تولید گرمای قابل توجهی شود. بنابراین در مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای از نظر حرارتی، مدل های چند مرحله ای نیازمند سیستم های خنک کاری دقیق تر یا روغن های با ویسکوزیته مناسب تر هستند تا از تخریب زودرس اورینگ ها و کاهش کیفیت روانکاری جلوگیری شود.

تاثیر بر بکلش و دقت موقعیت یابی

لقی یا همان بکلش یکی دیگر از فاکتورهای تعیین کننده در انتخاب است. در کاربردهایی مانند بازوهای روباتیک یا ماشین های CNC، میزان دقت در حرکت بسیار مهم است. وقتی به بررسی دقیق مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای می پردازیم، متوجه می شویم که در مدل های چند مرحله ای، لقی هر مرحله با یکدیگر جمع می شود. این یعنی بکلش خروجی نهایی، مجموع بکلش مرحله اول به علاوه مرحله دوم و غیره است که در نسبت تبدیل نهایی ضرب می شود.

به همین دلیل است که برای رسیدن به دقت های بسیار بالا در نسبت های تبدیل بزرگ، سازندگان از تکنولوژی های خاصی استفاده می کنند. استفاده از چرخ دنده های هلیکال به جای دنده های ساده، یا استفاده از فرآیندهای سنگ زنی فوق دقیق، راهکارهایی هستند که برای کاهش اثرات منفی تعدد مراحل در گیربکس های چند مرحله ای به کار می روند. در مدل های تک مرحله ای، به دلیل سادگی ساختار، کنترل لقی بسیار آسان تر است و معمولا کمترین میزان لقی زاویه ای در کل صنعت متعلق به همین مدل های تک مرحله ای است.

ممان اینرسی و دینامیک سیستم

در سیستم های کنترل حرکت، ممان اینرسی موتور و گیربکس باید با ممان اینرسی بار تطبیق داده شود. گیربکس های سیاره ای به عنوان مبدل اینرسی عمل می کنند. در مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای باید به این نکته توجه داشت که نسبت تبدیل، ممان اینرسی بار را به توان دو کاهش می دهد. گیربکس های چند مرحله ای به دلیل داشتن نسبت تبدیل بزرگتر، تاثیر بسیار بیشتری در کاهش اینرسی بار حس شده توسط موتور دارند. این ویژگی باعث می شود موتور بتواند با شتاب بسیار بالاتری حرکت کند و زمان رسیدن به سرعت نامی به شدت کاهش یابد.

با این حال، باید تعادلی برقرار کرد. افزایش مراحل در گیربکس می تواند ممان اینرسی خود گیربکس را نیز افزایش دهد که به عنوان یک بار مرده محسوب می شود. در طراحی های صنعتی مدرن، مهندسان باید محاسبات دقیقی انجام دهند تا مطمئن شوند که مدل چند مرحله ای انتخاب شده، به دلیل سنگینی ساختار، بیش از حد به سیستم فشار وارد نمی کند.

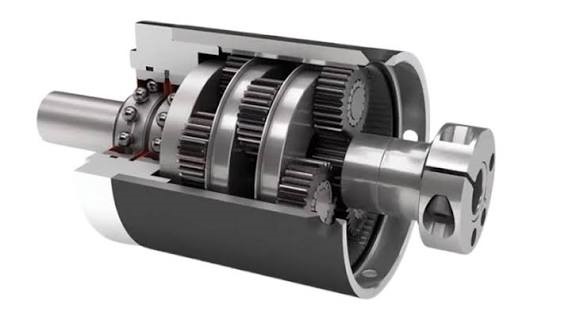

کاربرد های صنعتی و انتخاب هوشمندانه

انتخاب بین این دو ساختار کاملا وابسته به نوع بارگذاری و سرعت خطی مورد نیاز است. گیربکس های تک مرحله ای در ماشین های بسته بندی با سرعت بالا، نوار نقاله های سبک و سیستم های سروو موتور که نیاز به تغییر جهت ناگهانی دارند، بی رقیب هستند. سرعت بالای خروجی و عدم وجود نوسانات اضافی در این نوع ساختارها، آن ها را برای حرکت های تند و تیز ایده آل می کند.

از سوی دیگر، در صنایعی که با گشتاورهای عظیم و سرعت های دورانی بسیار پایین سر و کار دارند، مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای نشان می دهد که کفه ترازو به نفع مدل های چند مرحله ای سنگینی می کند. میکسرها، خردکن های صنعتی، وینچ های کشنده کشتی و تجهیزات چرخان توربین های بادی، همگی نیازمند خروجی هایی هستند که تنها از طریق ترکیب چند مرحله سیاره ای به دست می آید. در این کاربردها، وزن بیشتر و پیچیدگی ساختار چند مرحله ای در برابر توانایی ارائه گشتاور خیره کننده، کاملا قابل توجیه است.

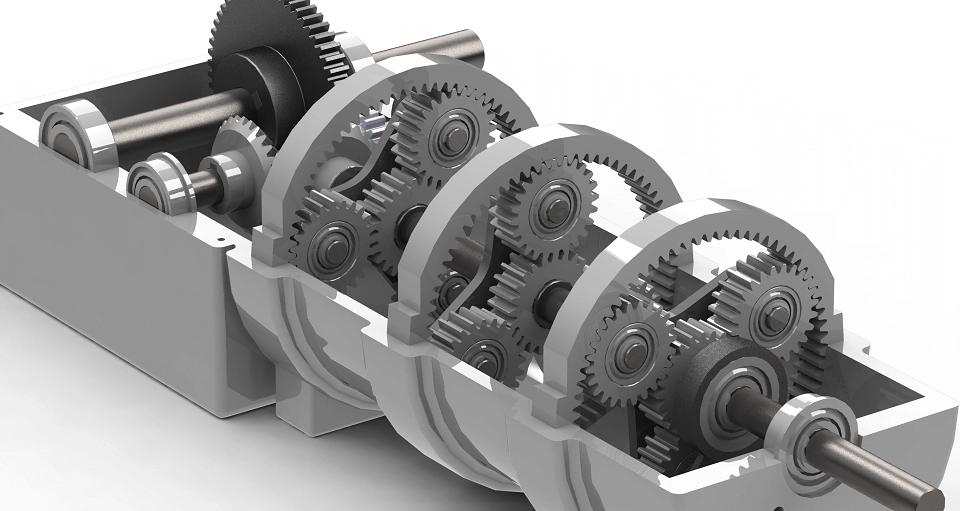

نگهداری و طول عمر عملیاتی

یکی از جنبه های کمتر مورد توجه در بررسی فنی، هزینه های نگهداری است. هرچه تعداد قطعات متحرک در یک سیستم بیشتر باشد، احتمال بروز خرابی بالاتر می رود. گیربکس های چند مرحله ای به دلیل داشتن تعداد بیشتر پینیون ها، کریرها و یاتاقان ها، نیازمند بازدیدهای دوره ای دقیق تری هستند. کوچکترین اختلال در روانکاری یک طبقه می تواند به سرعت به طبقات دیگر سرایت کند و کل سیستم را از کار بیندازد.

اما در مدل های تک مرحله ای، ساختار ساده تر منجر به طول عمر بسیار بالاتر در شرایط کاری یکسان می شود. به دلیل کمتر بودن تعداد قطعات، تنش های حرارتی کمتر و سهولت در بازرسی، این مدل ها برای محیط هایی که دسترسی به تجهیزات نگهداری محدود است، انتخاب منطقی تری به شمار می روند. البته باید توجه داشت که این مقایسه زمانی صادق است که بارگذاری در محدوده مجاز طراحی هر دو مدل باشد.

نتیجه گیری نهایی

در نهایت، مقایسه گیربکس خورشیدی تک‌مرحله‌ای و چندمرحله‌ای نشان می دهد که هیچ یک بر دیگری برتری مطلق ندارد. این انتخاب تنها بر اساس نیازهای فنی پروژه است. اگر نیاز به دقت بالا، سرعت زیاد، راندمان عالی و بکلش بسیار کم دارید، مدل های تک مرحله ای انتخاب اصلی شما خواهند بود. اما اگر هدف شما دستیابی به گشتاورهای بسیار بزرگ، سرعت های خروجی بسیار پایین و قدرت بالا برای بارهای سنگین است، باید به سراغ ساختارهای چند مرحله ای بروید. آگاهی از این تفاوت ها و تحلیل دقیق نیازهای بار، از تحمیل هزینه های اضافه و انتخاب تجهیزات نامناسب در خطوط تولید جلوگیری می کند. برای دریافت مشاوره های تخصصی و انتخاب دقیق ترین مدل بر اساس الزامات فنی، می توانید از دانش فنی تیم های باسابقه در این حوزه همچون رهاگیربکس استفاده نمایید.

پرسش های متداول

آیا می توان گیربکس تک مرحله ای را به چند مرحله ای تبدیل کرد؟

به طور معمول خیر. ساختار بدنه و شفت های خروجی برای تحمل بارهای گشتاوری متفاوت طراحی شده اند. بدنه یک گیربکس تک مرحله ای برای اضافه کردن طبقات اضافی، فاقد فضای کافی و سیستم های آب بندی لازم برای استیج های بعدی است.

بیشترین عاملی که باعث خرابی زودرس در مدل های چند مرحله ای می شود چیست؟

عدم توجه به دما و روانکاری. چون این مدل ها در هر مرحله تولید حرارت می کنند، اگر روغن خنک نشود یا ویسکوزیته آن تحت تاثیر دما کاهش یابد، فیلم روغن بین دندانه ها پاره شده و سایش فلز بر فلز اتفاق می افتد که به سرعت منجر به تخریب چرخ دنده ها می شود.

در چه زمانی لقی (Backlash) در گیربکس های چند مرحله ای به یک بحران تبدیل می شود؟

زمانی که سیستم در حال انجام عملیات پوزیشنینگ یا موقعیت یابی تکرارپذیر است. در کاربردهای اینچنینی، مجموع لقی ها در هر مرحله با ضریب تبدیل نهایی ضرب شده و باعث می شود دقت نهایی در انتهای بازو یا محور به شدت افت کند و سیستم دچار خطای موقعیت شود.

آیا گیربکس های چند مرحله ای همیشه گشتاور بیشتری نسبت به تک مرحله ای تولید می کنند؟

بله، زیرا با افزایش مراحل، نسبت کاهش دور بزرگتر شده و طبق قانون بقای انرژی، با کاهش دور، گشتاور به همان نسبت افزایش می یابد. بنابراین مدل چند مرحله ای با توان ورودی یکسان با تک مرحله ای، خروجی گشتاور بسیار بالاتری خواهد داشت.
