تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی

گیربکس یکی از اجزای اصلی سامانه های انتقال قدرت است و وظیفه دارد سرعت، گشتاور یا جهت حرکت شافت را متناسب با نیاز ماشین تغییر دهد. انتخاب گیربکس تنها بر اساس توان موتور یا نسبت تبدیل انجام نمی شود؛ فضای نصب، نوع بار، چرخه کاری، دقت مورد انتظار، شرایط محیطی و امکان تعمیر نیز در تصمیم نهایی اثر دارند. به همین دلیل، شناخت تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی برای مهندسان طراحی، مسئولان نگهداری و مدیران خرید اهمیت دارد.

در این مقاله، منظور از گیربکس صنعتی معمولی یک نوع مشخص نیست؛ بلکه بیشتر به گیربکس های رایج با محورهای موازی یا متقاطع، مانند مدل های هلیکال، مخروطی و حلزونی اشاره می کنیم. گیربکس خورشیدی نیز خود یکی از انواع گیربکس های صنعتی است، اما آرایش داخلی چرخ دنده ها و شیوه توزیع بار در آن با بسیاری از مدل های رایج تفاوت دارد. بنابراین، مقایسه باید بر اساس ساختار و کاربرد انجام شود، نه صرفا بر اساس نام یا ظاهر دستگاه.

تفاوت در ساختار و مسیر انتقال نیرو

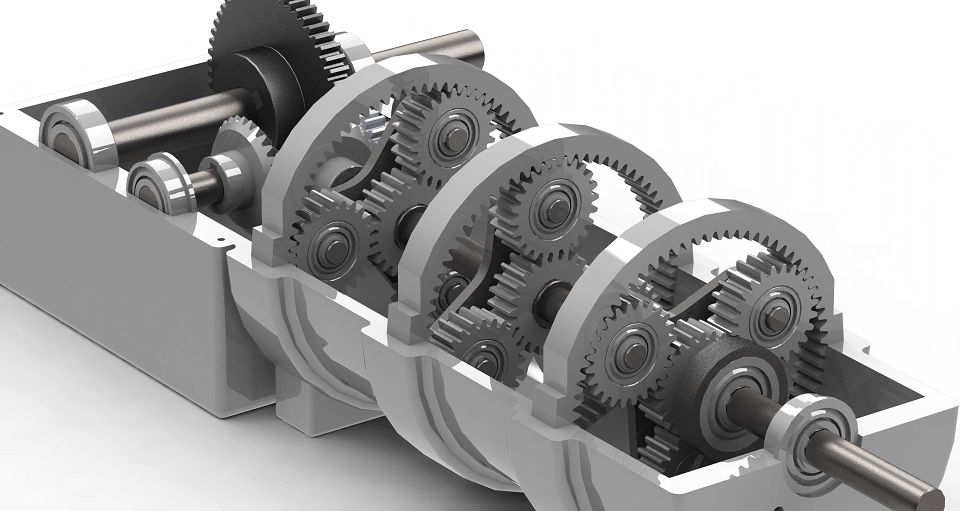

در گیربکس خورشیدی، یک چرخ دنده مرکزی به نام خورشیدی با چند چرخ دنده سیاره ای درگیر است. سیاره ها پیرامون خورشیدی قرار دارند و همزمان با چرخ دنده رینگی که دندانه های داخلی دارد، در تماس هستند. پین های سیاره ها روی قطعه ای به نام حامل نصب می شوند. با توجه به این که کدام عضو ثابت، ورودی یا خروجی باشد، می توان نسبت تبدیل ها و جهت های مختلف حرکت را به دست آورد.

در بسیاری از گیربکس های صنعتی معمولی، انتقال نیرو از یک جفت چرخ دنده به جفت بعدی انجام می شود. برای مثال، در گیربکس هلیکال، محورهای ورودی و خروجی اغلب موازی هستند و نیرو از چرخ دنده های روی شافت ها عبور می کند. در مدل های مخروطی، مسیر نیرو تغییر جهت می دهد و در گیربکس حلزونی، تماس میان ماردون و چرخ حلزون امکان دستیابی به نسبت تبدیل بالا را در فضایی نسبتا کوچک فراهم می کند. پس تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی از همان مسیر انتقال نیرو و آرایش قطعات آغاز می شود.

توزیع بار و ظرفیت انتقال گشتاور

یکی از مزیت های مهم ساختار سیاره ای، تقسیم بار میان چند چرخ دنده است. به جای آن که تمام نیرو از یک جفت دنده عبور کند، چند سیاره به صورت همزمان در انتقال گشتاور مشارکت می کنند. این ویژگی می تواند ظرفیت انتقال گشتاور را در ابعادی فشرده افزایش دهد. همچنین نیروهای شعاعی ناشی از درگیری دندانه ها تا حد زیادی در مجموعه متعادل می شوند؛ البته این موضوع به طراحی، دقت ساخت و وضعیت مونتاژ وابسته است.

تقسیم بار در عمل همیشه کاملا برابر نیست. تفاوت های کوچک در تلرانس ساخت، موقعیت پین ها، سختی حامل، هم محوری شافت ها یا تغییر شکل قطعات زیر بار می تواند باعث شود یک سیاره بار بیشتری تحمل کند. از این رو، کیفیت طراحی حامل و دقت تولید چرخ دنده ها نقش مستقیمی در دوام مجموعه دارند. در گیربکس های معمولی نیز ظرفیت گشتاور با انتخاب پهنای دنده، جنس و عملیات حرارتی، قطر شافت و کیفیت یاتاقان بندی افزایش می یابد، اما مسیر بار در بسیاری از آن ها از تعداد کمتری جفت دنده عبور می کند.

در نتیجه، تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی در ظرفیت بار را باید با توجه به اندازه واقعی دستگاه و شرایط کار سنجید. گیربکس خورشیدی اغلب در حجم کمتر گشتاور بالایی منتقل می کند، اما این مزیت به معنی برتری همیشگی آن در هر توان و هر کاربرد نیست. یک گیربکس هلیکال بزرگ و درست انتخاب شده ممکن است برای خط تولید پیوسته، تعمیرپذیری بهتر یا شرایط خاص نصب گزینه مناسب تری باشد.

نسبت تبدیل، دور خروجی و آرایش مراحل

نسبت تبدیل یک طبقه خورشیدی به تعداد دندانه های چرخ دنده ها و عضو ثابت بستگی دارد. در آرایش رایج کاهنده که رینگ ثابت، خورشیدی ورودی و حامل خروجی است، رابطه نظری نسبت تبدیل از تعداد دندانه های رینگ و خورشیدی به دست می آید. این ساختار امکان دستیابی به کاهش دور قابل توجه را در یک مجموعه فشرده فراهم می کند. برای نسبت های بسیار بالا، چند طبقه خورشیدی به صورت متوالی استفاده می شود.

در گیربکس های صنعتی معمولی نیز می توان با چند مرحله دنده به نسبت های مختلف رسید. تفاوت در این است که تعداد مراحل، چیدمان شافت ها و فضای مورد نیاز بسته به نوع گیربکس تغییر می کند. برای نمونه، گیربکس هلیکال چند مرحله ای ممکن است طول بیشتری داشته باشد، در حالی که آرایش خورشیدی چند طبقه می تواند مسیر انتقال قدرت را هم محور نگه دارد. البته نسبت تبدیل بالا همیشه بدون پیامد نیست؛ هر مرحله به تلفات، تولید حرارت و پیچیدگی بیشتر مجموعه اضافه می کند.

همچنین باید میان نسبت تبدیل اسمی و شرایط خروجی واقعی تفاوت قائل شد. دور خروجی تحت تاثیر دور موتور، لغزش احتمالی در کوپلینگ یا کلاچ، بار اعمال شده و شرایط کاری قرار می گیرد. در کاربردهایی که کنترل دقیق سرعت لازم است، مشخصات موتور، درایو و گیربکس باید به صورت یک سامانه واحد بررسی شوند.

راندمان و تولید حرارت

راندمان گیربکس به نوع دنده، تعداد مراحل، کیفیت سطح دندانه ها، روانکاری، سرعت دوران، بار و وضعیت آب بندی بستگی دارد. گیربکس خورشیدی به دلیل درگیری چندگانه دندانه ها می تواند راندمان بالایی داشته باشد، اما مقدار واقعی را نمی توان بدون مشخصات محصول و شرایط کاری تعیین کرد. تعداد طبقات بیشتر، بارگذاری نامناسب یا روغن نامتناسب می تواند تلفات را افزایش دهد.

گیربکس های هلیکال نیز در بسیاری از کاربردهای صنعتی راندمان مناسبی دارند و در صورت طراحی درست، برای کار پیوسته انتخاب رایجی هستند. در گیربکس حلزونی، لغزش بیشتر در سطح تماس می تواند موجب افزایش حرارت و کاهش راندمان شود؛ در مقابل، این نوع گیربکس در برخی آرایش ها نسبت تبدیل بالا و عملکرد مناسبی برای کاربردهای خاص فراهم می کند. بنابراین، تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی از نظر راندمان را باید میان مدل های مشخص و در نقطه کاری واقعی مقایسه کرد، نه با یک عدد عمومی.

حرارت بیش از حد می تواند ویسکوزیته روغن را کاهش دهد، فیلم روانکار را تضعیف کند و عمر آب بندها را کم کند. برای پیشگیری، انتخاب نوع و گرید روغن باید مطابق دستور سازنده باشد. سطح روغن، روش روانکاری، دمای محیط، چرخه روشن و خاموش شدن و امکان دفع حرارت نیز باید بررسی شوند.

دقت حرکتی، لقی و رفتار در بارهای متغیر

در کاربردهایی مانند رباتیک، دستگاه های سی ان سی و سامانه های موقعیت یابی، لقی میان دندانه ها می تواند بر دقت حرکت اثر بگذارد. گیربکس های خورشیدی دقیق برای چنین کاربردهایی تولید می شوند، اما هر گیربکس خورشیدی الزاماً کم لقی نیست. میزان لقی به کیفیت ساخت، طراحی دندانه، پیش بارگذاری، وضعیت مونتاژ و کلاس محصول بستگی دارد.

گیربکس های معمولی نیز در صورت انتخاب مدل مناسب می توانند برای حرکت دقیق به کار روند. برای ارزیابی، باید مشخصات سازنده درباره لقی، سختی پیچشی، ظرفیت بار لحظه ای و عملکرد در تغییر جهت بررسی شود. همچنین این نکته اهمیت دارد که لقی خود گیربکس تنها منبع خطا نیست؛ انعطاف شافت، کوپلینگ، اتصالات، یاتاقان ها و سازه دستگاه نیز می توانند دقت موقعیت را کاهش دهند.

در بارهای ضربه ای یا متغیر، عواملی مانند شتاب راه اندازی، دفعات تغییر جهت و گشتاور لحظه ای اهمیت ویژه دارند. انتخاب گیربکس صرفا بر پایه توان نامی موتور ممکن است کافی نباشد. باید ضریب کار، نوع بار و تعداد ساعت کار روزانه در محاسبات لحاظ شود.

ابعاد، نصب و نگهداری

گیربکس خورشیدی معمولا به دلیل آرایش هم محور، در شرایطی که فضای نصب محدود است یا هم راستایی ورودی و خروجی اهمیت دارد، گزینه قابل توجهی است. نسبت توان به حجم آن نیز در بسیاری از مدل ها بالاست. در مقابل، گیربکس های معمولی در شکل ها و آرایش های متنوع عرضه می شوند؛ از مدل های پایه دار و فلنجی تا مدل های زاویه دار و شافت موازی. این تنوع می تواند نصب یا جایگزینی را در برخی خطوط ساده تر کند.

از نظر نگهداری، ساختار داخلی خورشیدی فشرده تر و قطعات آن نزدیک به هم هستند. تعمیر آن ممکن است به ابزار تخصصی، دستورالعمل مونتاژ دقیق و نیروی ماهر نیاز داشته باشد. جابه جایی یا تعویض سیاره ها، تنظیم لقی و بررسی حامل باید با دقت انجام شود. در بعضی گیربکس های معمولی، دسترسی به قطعات و تعمیرات میدانی ساده تر است؛ با این حال، این موضوع به مدل و سازنده وابسته است و نمی توان آن را برای تمام محصولات یکسان دانست.

بازرسی نشتی روغن، صدای غیرعادی، افزایش دما، ارتعاش و وضعیت اتصالات در هر دو نوع گیربکس ضروری است. آنالیز دوره ای روغن نیز می تواند نشانه هایی از سایش دنده یا بیرینگ را پیش از خرابی جدی آشکار کند. برنامه تعمیر و نگهداری باید بر اساس توصیه سازنده، شرایط واقعی کار و اهمیت تجهیز در خط تولید تنظیم شود.

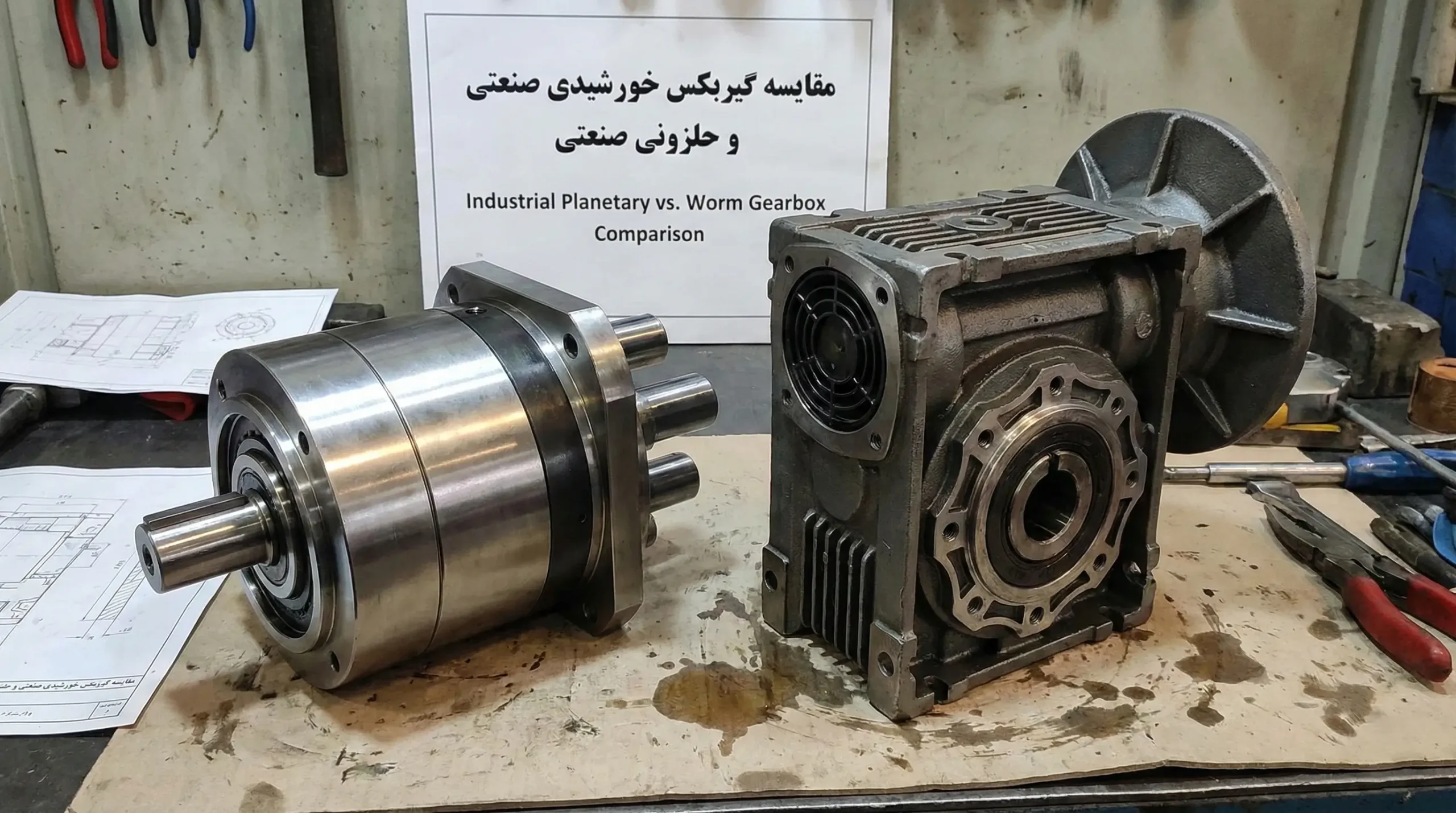

تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی

انتخاب مناسب برای کاربرد صنعتی

برای انتخاب میان دو ساختار، ابتدا باید کاربرد و شرایط بار مشخص شود. اگر فضای نصب محدود است، هم محوری شافت ها اهمیت دارد و چگالی گشتاور بالایی نیاز است، گیربکس خورشیدی می تواند گزینه مناسبی باشد. این مدل در رباتیک، تجهیزات متحرک، ماشین آلات بسته بندی، سامانه های محرک و برخی کاربردهای سنگین به کار می رود.

در مقابل، اگر دسترسی آسان به تعمیرات، تنوع آرایش نصب یا کارکرد مداوم با بارهای مشخص اولویت دارد، یک گیربکس هلیکال یا مخروطی ممکن است انتخاب منطقی تری باشد. گیربکس حلزونی نیز در شرایطی که طراحی دستگاه به محورهای متقاطع یا نسبت تبدیل قابل توجه نیاز دارد، قابل بررسی است. تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی در نهایت باید بر اساس هزینه کل مالکیت سنجیده شود؛ یعنی قیمت خرید، راندمان، هزینه تعمیر، دسترس پذیری قطعه و هزینه توقف خط همگی در تصمیم اثر دارند.

پیش از خرید، توان و دور ورودی، گشتاور خروجی مورد نیاز، ضریب کار، نوع بار، دمای محیط، موقعیت نصب و شرایط روانکاری را مشخص کنید. سپس مشخصات فنی چند مدل هم رده را از کاتالوگ سازنده مقایسه کنید. در پروژه های حساس، بررسی بارهای گذرا و دریافت نظر طراح یا تامین کننده فنی می تواند از انتخاب نامتناسب جلوگیری کند.

جمع بندی

گیربکس خورشیدی با توزیع بار میان چند سیاره، ساختار هم محور و ظرفیت بالای انتقال گشتاور در حجم محدود شناخته می شود. گیربکس های صنعتی معمولی نیز با تنوع بالا، آرایش های مختلف و قابلیت تعمیر مناسب، در بسیاری از خطوط تولید انتخابی مطمئن هستند. هیچ کدام به صورت مطلق برتر نیستند؛ تناسب با بار، سرعت، فضا، دقت و برنامه نگهداری نتیجه را تعیین می کند. درک تفاوت گیربکس خورشیدی با گیربکس صنعتی معمولی به خریدار کمک می کند انتخاب را از مقایسه ظاهری فراتر ببرد و مشخصات واقعی دستگاه را با نیاز فرایند تطبیق دهد.

سوالات متداول

آیا گیربکس خورشیدی همیشه از گیربکس هلیکال قوی تر است؟

خیر. گیربکس خورشیدی معمولا چگالی گشتاور بالایی دارد، اما ظرفیت نهایی به اندازه، جنس، طراحی و شرایط کاری بستگی دارد. مقایسه باید میان مدل هایی با مشخصات و چرخه کاری مشابه انجام شود.

کدام نوع گیربکس برای فضای نصب محدود مناسب تر است؟

در بسیاری از موارد، گیربکس خورشیدی به علت آرایش هم محور و انتقال گشتاور در حجم فشرده انتخاب مناسبی است. با این حال، شکل نصب و ابعاد دقیق مدل باید با نقشه دستگاه تطبیق داده شود.

آیا تعمیر گیربکس خورشیدی دشوارتر است؟

معمولا تعمیر آن به دقت مونتاژ و ابزار تخصصی بیشتری نیاز دارد، زیرا قطعات داخلی فشرده و وابسته به تنظیم دقیق هستند. میزان دشواری به طراحی محصول و دسترسی به قطعات یدکی بستگی دارد.

برای انتخاب گیربکس چه اطلاعاتی باید در اختیار تامین کننده باشد؟

توان و دور موتور، گشتاور مورد نیاز، نوع بار، ساعات کار، تعداد راه اندازی، شرایط محیطی، موقعیت نصب و فضای موجود از اطلاعات اصلی هستند. ارائه این داده ها احتمال انتخاب درست را بیشتر می کند.
