بررسی خرابی‌های رایج در گیربکس خورشیدی؛ ریشه‌یابی متالورژیکی، تحلیل ارتعاشات

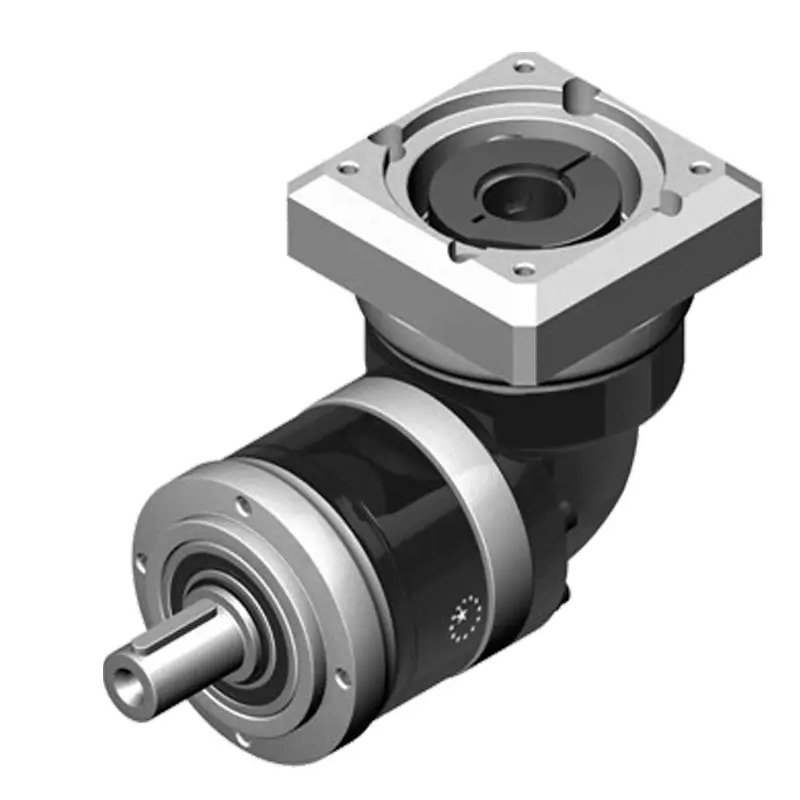

گیربکس‌های خورشیدی به دلیل طراحی فشرده، تحمل گشتاورهای فوق‌العاده بالا و راندمان کم‌نظیر، در خطوط حیاتی صنایع فولاد، معادن، کارخانجات سیمان و میکسرها به عنوان پیشرانه اصلی شناخته می‌شوند. برخلاف سیستم‌های مکانیکی ساده، ساختار گیربکس خورشیدی متکی بر درگیری هم‌زمان چندین چرخدنده سیاره‌ای روی چرخدنده خورشیدی مرکزی و رینگی داخلی است. کوچک‌ترین ناهماهنگی در بارگذاری، افت خواص روان‌کار یا تنش‌های حرارتی می‌تواند عملکرد کل مجموعه را بر هم زند. آگاهی از ریشه‌های آسیب‌های مکانیکی مانع از توقف خطوط تولید می‌شود. در این مقاله به بررسی خرابی‌های رایج در گیربکس خورشیدی پرداخته و علل فیزیکی، متالورژیکی و روش‌های تشخیص زودهنگام آن‌ها را تحلیل می‌کنیم.

۱. خستگی سطحی و آسیب‌های دندانه چرخدنده‌ها

چرخدنده‌ها در گیربکس‌های خورشیدی بالاترین تمرکز تنش تماسی را تجربه می‌کنند. آسیب‌های این بخش مستقیما عملکرد گیربکس را تحت تاثیر قرار می‌دهد.

پیتینگ میکروسکوپی و ماکروسکوپی (Micropitting & Macropitting)

پیتینگ یکی از شایع‌ترین جلوه‌های خستگی تماسی غلتشی در دندانه‌ها به شمار می‌رود. این پدیده در اثر تنش‌های متناوب برشی زیرسطحی در ناحیه تماس دندانه‌ها آغاز می‌شود. ابتدا ترک‌های بسیار ریز موازی با سطح دندانه در عمق چند میکرونی شکل می‌گیرند و به مرور با ادامه چرخه‌های بارگذاری، این ترک‌ها به سطح رسیده و باعث جدا شدن ذرات فلز می‌شوند. در نتیجه، حفره‌های کوچکی روی خط گام دندانه به وجود می‌آید. این نقص در بررسی خرابی‌های رایج در گیربکس خورشیدی اهمیت زیادی دارد، زیرا اگر پیتینگ در مراحل اولیه متوقف نشود، به پیتینگ مخرب (Destructive Pitting) و ناهمواری کامل پروفیل دندانه ختم خواهد شد.

خراشیدگی و سایش چسبان (Scuffing / Galling)

این نقص در اثر تماس فلز با فلز در سرعت‌های خطی بالا و گشتاورهای سنگین رخ می‌دهد. زمانی که ضخامت فیلم روغن روان‌کار به دلیل دمای بیش از حد یا ویسکوزیته نامناسب کاهش می‌یابد، قله‌های زبری سطح دندانه‌ها با یکدیگر جوش میکروسکوپی می‌خورند و در اثر حرکت غلتشی و لغزشی، از سطح کنده می‌شوند. سایش چسبان ظاهری کدر و شیاردار در امتداد جهت لغزش دندانه‌ها ایجاد می‌کند و راندمان مکانیکی را به شدت می‌کاهد.

شکست ترد و خستگی ریشه دندانه (Tooth Root Bending Fatigue)

در اثر بارگذاری ضربه‌ای و ممان خمش متناوب، ریشه دندانه دچار ترک خستگی می‌شود. این ترک‌ها معمولا در سمت اعمال کشش ریشه آغاز شده و به سمت خط تقارن دندانه رشد می‌کنند تا در نهایت کل دندانه کنده شود. شوک‌های مکانیکی ناگهانی، نظیر گیر کردن مواد در تجهیزات دوار، شکست لحظه‌ای دندانه را تشدید می‌کنند.

۲. آسیب‌های سیستم بیرینگ و ساچمه‌ها

خرابی بیرینگ‌ها دومین منبع بحرانی در خرابی‌های گیربکس خورشیدی است. بیرینگ‌های سیاره‌ای که درون چرخدنده‌های هرزگرد قرار دارند، در شرایط کاری بسیار سخت دوران و بارگذاری قرار می‌گیرند.

پوسته پوسته شدن مسیر حرکت (Spalling)

بیرینگ‌های سوزنی یا رولربیرینگ‌های استوانه‌ای استفاده شده در کریر و چرخدنده‌های سیاره‌ای، تحت نیروهای شعاعی عظیم قرار دارند. پوسته پوسته شدن یا اسپالینگ زمانی رخ می‌دهد که خستگی متالورژیکی در لایه‌های سطحی رینگ‌ها یا رولرها باعث ورقه شدن و کنده شدن لایه‌های فولادی شود. این نقص با ارتعاشات با بسامد بالا و صدای ضربه‌ای قابل تشخیص است.

رد افتادگی ناشی از لرزش یا بار استاتیکی (Brinelling)

برینلینگ دو نوع دارد:

– برینلینگ واقعی: در اثر بار فشاری بسیار سنگین در حالت سکون رخ می‌دهد و فرورفتگی‌های پلاستیکی در مسیر حرکت ساچمه‌ها پدید می‌آورد.

– برینلینگ کاذب: ناشی از لرزش‌های خارجی و بدون چرخش شافت است، مثل لرزش گیربکس رزرو متوقف در کنار یک موتور روشن، که فیلم روغن را از بین برده و سایش تماسی موضعی ایجاد می‌کند.

۳. تخریب سیستم روان‌کاری و نقش آن در صدمات مکانیکی

روغن در گیربکس خورشیدی هم وظیفه ایجاد فیلم هیدرودینامیک و هم وظیفه انتقال حرارت از حجم فشرده داخلی به پوسته خارجی را دارد. عدم توجه به سلامت روغن سهم بالایی در پدید آمدن عیوب مکانیکی دارد. در مبحث بررسی خرابی‌های رایج در گیربکس خورشیدی مشخص شده که بیش از ۴۰ درصد آسیب‌ها مستقیما با خطاهای روغن‌کاری در ارتباط هستند.

۴. توزیع نامتوازن بار و انحرافات کریر

در سیستم‌های سیاره‌ای، گشتاور باید به طور مساوی بین چرخ‌دنده‌های پینتون تقسیم شود. اگر این تعادل به هم بخورد، بار نامتقارن به یکی از سیاره‌ها اعمال می‌شود و تخریب زنجیره‌ای را آغاز می‌کند.

دفرمگی و خمش محفظه کریر (Planet Carrier Deflection)

کریر تحت گشتاور پیچشی شدیدی قرار دارد. اگر پوسته کریر از صلبیت الاستیک کافی برخوردار نباشد، دچار پیچش زاویه‌ای می‌شود. این خمش باعث عدم هم‌راستایی محور چرخدنده‌های سیاره‌ای با چرخدنده خورشیدی می‌گردد. در نتیجه، بار به جای توزیع در کل پهنای دندانه، در یک لبه متمرکز شده و پدیده سایش لبه‌ای (Edge Loading) رخ می‌دهد.

خطای خارج از مرکزی (Eccentricity) و لقی شعاعی نامیزان

وجود خطای ساخت یا مونتاژ غیردقیق در مرکزیت شافت‌های پین‌ها، منجر به تماس نامتناسب دندانه‌ها می‌شود. این ناهمگونی در بررسی خرابی‌های رایج در گیربکس خورشیدی یکی از دشوارترین عیوب برای پایش محسوب می‌شود، چون تا زمان باز شدن کامل پوسته و اندازه‌گیری با ساعت‌های مقایسه‌ای اندیکاتور، نشانه‌های خارجی واضحی به جز نوسان دوره‌ای دما نشان نمی‌دهد.

۵. نشتی و تخریب کاسه‌نمدها

کاسه‌نمدهای رادیال (Radial Shaft Seals) از الاستومرهایی نظیر نیتریل (NBR) یا فلوروکربن (FKM / Viton) ساخته می‌شوند. نشت روغن از گیربکس عواقبی فراتر از یک کثیفی ساده کارگاهی دارد؛ افت تراز روغن در فضاهای فشرده به معنی بدون روان‌کار ماندن بیرینگ‌های استیج اول و سوختن آن‌ها در عرض چند ساعت است. علل اصلی خرابی کاسه‌نمدها عبارتند از:

– سوختن لبه آب‌بند به دلیل دمای بالای شافت

– نشست ذرات فلزی تیز پشت لبه کاسه‌نمد و بریدن سطح شافت (Grooving)

– هوابندی نبودن شیر اطمینان هواکش گیربکس و ایجاد فشار مثبت داخلی

۶. تکنیک‌های پایش وضعیت برای پیشگیری از توقفات ناگهانی

رویکرد نوین نگهداری و تعمیرات در تجهیزات صنعتی، گذار از تعمیرات واکنشی به سمت پایش وضعیت پیوسته (Condition Monitoring) است. با ابزارهای تحلیل ارتعاشات، آنالیز روغن و ترموگرافی می‌توان روند بررسی خرابی‌های رایج در گیربکس خورشیدی را به شکل پیش‌بینانه مدیریت کرد.

[ثبت ارتعاشات شتاب‌سنج] —> [تحلیل فرکانس درگیری GMF] —> [کشف ترک اولیه]

|

v

[آنالیز عنصری روغن (Spectroscopy)] —> [افزایش براده آهن و مس] —> [تشخیص سایش بیرینگ]

تحلیل طیف ارتعاشات (Vibration Spectrum Analysis)

هر مرحله از درگیری چرخدنده‌ها فرکانس مخصوص به خود را دارد که فرکانس درگیری دنده یا Gear Mesh Frequency نامیده می‌شود:

$$GMF = Z \times f_r$$

که در آن $Z$ تعداد دندانه‌ها و $f_r$ سرعت دورانی محور مربوطه است. در گیربکس‌های خورشیدی، به دلیل وجود حرکت مداری چرخدنده‌های سیاره‌ای، فرکانس‌های جانبی (Sidebands) متعدد با فاصله فرکانس زاویه‌ای کریر تشکیل می‌شوند. تحلیل دامنه‌های این فرکانس‌ها به کارشناس ارتعاشات اجازه می‌دهد تا بدون نیاز به دمونتاژ، ترک در ریشه یکی از پینیون‌ها یا لقی بیرینگ سیاره‌ای را شناسایی کند.

آنالیز فیزیکی-شیمیایی و فریوگرافی روغن

با نمونه‌برداری‌های ماهیانه و بررسی ذرات معلق می‌توان به موقع وضعیت داخلی را رصد کرد. حضور ذرات صفحه مانند نشانه پیتینگ سطحی، براده‌های سوزنی نشانه سایش شدید یا خستگی بیرینگ و حضور ذرات برنجی نشانه تخریب کیج‌های نگهدارنده بیرینگ است.

از این رو، ارزیابی مستمر داده‌های فیزیکی و شیمیایی به کارشناسان نگهداری و تعمیرات دید جامعی برای بررسی خرابی‌های رایج در گیربکس خورشیدی می‌دهد تا قطعات پیش از ازکارافتادگی فاجعه‌بار تعویض شوند.

۷. بازرسی‌های دوره‌ای و چک‌لیست تعمیرات

برای افزایش طول عمر تجهیزات و کنترل به موقع عیوب، اجرای پروتکل‌های بازرسی در صنایع از اهمیت بالایی برخوردار است:

1. بررسی روزانه دمای پوسته و بیرینگ‌ها: افزایش ناگهانی دمای بدنه به بالای ۸۵ درجه سانتی‌گراد نشانگر قفل شدن داخلی یا افت فیلم روغن است.
2. پایش صدای عملکردی: صدای سوت ممتد با فرکانس بالا نشان‌دهنده تغییر پروفیل دندانه‌هاست؛ در حالی که ضربات کوبشی متناوب زنگ خطری برای شکستن دندانه یا آسیب شدید رولرها است.
3. کنترل سلامت شیر تنفس (Breather Plug): مسدود شدن فیلتر هوای گیربکس بر اثر گردوغبار باعث حبس بخارات روغن، افزایش فشار داخلی و پارگی فوری کاسه‌نمدها می‌شود.
4. تست بک‌لش و چرخش دستی شافت: لقی بیش از حد در زمان کوپل نبودن نشان‌دهنده از بین رفتن گوشت دندانه‌ها یا لقی هوزینگ بیرینگ‌هاست.

انجام منظم این مراحل مانع از تحمیل هزینه‌های سنگین در پروژه‌ها می‌شود و نقش محوری در بررسی خرابی‌های رایج در گیربکس خورشیدی خواهد داشت.

برای تامین قطعات یدکی باکیفیت، دندانه‌های سنگ خورده دقیق و دریافت خدمات مهندسی در زمینه انتخاب و نگهداری این سیستم‌های پیشرفته، می‌توان از ظرفیت‌های فنی مجموعه پارس گیربکس به عنوان یکی از مراکز ارائه‌دهنده راهکارهای انتقال قدرت صنعتی بهره گرفت.

سوالات متداول

چرا بیرینگ‌های سیاره‌ای سریع‌تر از بیرینگ‌های ورودی و خروجی گیربکس خورشیدی آسیب می‌بینند؟

زیرا این بیرینگ‌ها به طور هم‌زمان تحت چرخش به دور محور خود و چرخش مداری به دور خورشیدی قرار دارند و به دلیل فضای بسیار محدود داخل کریر، خنک‌کاری و روان‌کاری کمتری نسبت به بیرینگ‌های اصلی شافت دریافت می‌کنند.

چه نشانه‌ای وجود دارد که پیتینگ از حالت نرمال وارد مرحله مخرب شده است؟

اگر قطر حفره‌های روی سطح دندانه از یک میلی‌متر فراتر برود یا سطح وسیعی از خط گام را بدون لبه مشخص پوشش دهد و هم‌زمان سطح ارتعاشات دستگاه افزایش یابد، پیتینگ به مرحله خطرناک و غیرقابل بازگشت رسیده است.

اصلی‌ترین علت نشتی مکرر روغن از شافت خروجی گیربکس خورشیدی چیست؟

اصلی‌ترین عامل، خوردگی یا شیار افتادگی سطح شافت در زیر لبه کاسه‌نمد به دلیل ذرات ساینده و همچنین خمش الاستیک بیش از حد شافت تحت بارهای شعاعی بالاست که کاسه‌نمد را از فرم آب‌بندی گرد خارج می‌کند.

آیا استفاده از روغن غلیظ‌تر می‌تواند صدای لق‌لق دندانه‌ها را مهار کند؟

افزایش بیش از حد ویسکوزیته روغن شاید موقتا صدا را کم کند، اما مقاومت هیدرولیکی، دمای داخلی و اصطکاک سیال را بالا برده و مانع از رسیدن روان‌کار به مجاری باریک پین‌های سیاره‌ای می‌شود که به خرابی سریع‌تر سیستم دامن می‌زند.
