اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها

سیستم های انتقال قدرت مکانیکی در صنایع سنگین و خطوط اتوماسیون دقیق، نیازمند تجهیزاتی هستند که علاوه بر ابعاد فشرده، توانایی تحمل گشتاورهای بسیار بالا را با کمترین میزان هدررفت انرژی داشته باشند. در میان انواع تجهیزات انتقال قدرت، گیربکس های سیاره ای یا خورشیدی به عنوان یکی از کارآمدترین مکانیزم های مهندسی مکانیک شناخته می شوند. درک صحیح مهندسان و تکنسین های صنعتی از اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها نه تنها به انتخاب بهینه این تجهیزات در طراحی خطوط تولید کمک می کند، بلکه فرآیند عیب یابی، نگهداری پیشگیرانه و افزایش طول عمر قطعات را نیز تسهیل می سازد.

مکانیزم خورشیدی بر پایه توزیع بار متوازن بنا شده است. برخلاف گیربکس های شافت مستقیم هلیکال یا حلزونی که در آن ها درگیری دندانه ها تنها در یک نقطه تماسی مشخص رخ می دهد، در سیستم خورشیدی گشتاور ورودی بین چند دندانه و چند چرخ دنده تقسیم می شود. این ویژگی ذاتی موجب می شود تا چگالی گشتاور نسبت به حجم فیزیکی گیربکس به شدت افزایش یابد. در ادامه این مقاله، کالبدشکافی دقیقی از قطعات و رفتار دینامیکی این سیستم ارائه می دهیم.

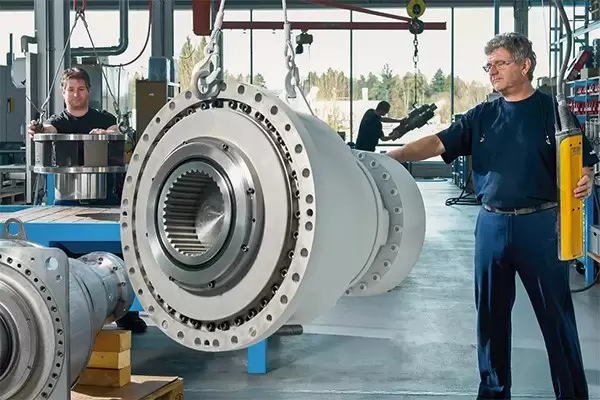

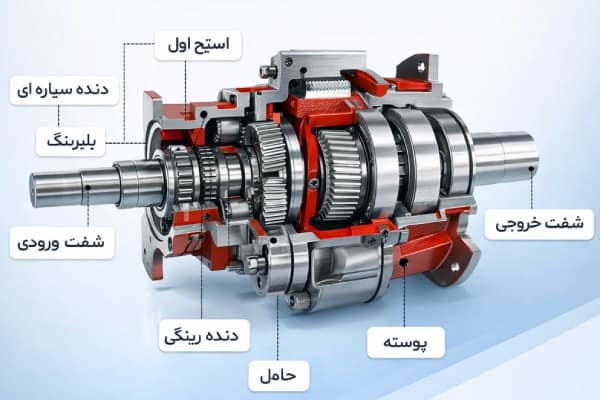

تشریح تفصیلی قطعات و اجزای داخلی گیربکس خورشیدی

برای واکاوی دقیق سیستم، باید هر قطعه را از نظر هندسه دندانه، متریال، عملیات حرارتی و نقشی که در انتقال بار ایفا می کند، بررسی نماییم. به طور کلی، اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها در قالب چهار جزء اصلی انتقال قدرت و مجموعه ای از اجزای کمکی اما حیاتی شامل بیرینگ ها، آب بندها و سیستم های روانکاری تعریف می شوند.

۱. چرخ دنده خورشیدی مرکزی (Sun Gear)

چرخ دنده خورشیدی در کانون هندسی مکانیزم قرار دارد و به عنوان قلب محرک یا محور ورودی در اکثر پیکربندی ها عمل می کند. این چرخ دنده به شافت الکتروموتور یا شافت ورودی متصل است و سرعت زاویه ای بالا را با گشتاور ورودی اولیه دریافت می کند. به دلیل ابعاد کوچک تر نسبت به سایر چرخ دنده ها، چرخ دنده خورشیدی بالاترین دور چرخش و در نتیجه بیشترین تعداد سیکل تنش تماسی (سیکل های خستگی هرتزین) را تحمل می کند.

برای تولید این قطعه معمولا از فولادهای آلیاژی پایه کروم مولیبدن نظیر فولاد عملیات حرارتی ۱.۷۲۲۵ (42CrMo4) یا فولادهای سمانتاسیون مانند ۱.۷۱۳۱ (16MnCr5) استفاده می شود. سطوح دندانه های چرخ دنده خورشیدی پس از ماشین کاری دقیق، تحت عملیات کربن دهی و سخت کاری سطحی تا سختی تقریبی ۵۸ تا ۶۲ راکول سی (HRC) قرار می گیرند و سپس سنگ زنی فوق دقیق پروفیل دندانه (Profile Grinding) بر روی آن ها انجام می گیرد تا تلفات اصطکاکی و صدای زوزه در دورهای بالا به حداقل برسد.

۲. چرخ دنده های سیاره ای یا پینتون ها (Planet Gears)

چرخ دنده های سیاره ای قطعات متحرکی هستند که به طور همزمان با چرخ دنده خورشیدی مرکزی و چرخ دنده رینگی خارجی درگیر می شوند. در اکثر طراحی های صنعتی استاندارد، تعداد این چرخ دنده ها بین ۳ تا ۵ عدد متغیر است. افزایش تعداد سیاره ها باعث افزایش ظرفیت تحمل گشتاور می شود، اما از طرف دیگر به دقت ماشین کاری بسیار بالاتر برای تضمین تقسیم مساوی بار میان چرخ دنده ها نیاز دارد.

این چرخ دنده ها بر روی پین های سخت کاری شده حامل سیاره سوار می شوند. با گردش چرخ دنده خورشیدی، سیاره ها هم حول محور اختصاصی خود دوران می کنند و هم در یک مسیر دایره ای حول مرکز گیربکس به گردش در می آیند. در بررسی اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها باید توجه داشت که پینتون ها بالاترین نیروی شعاعی را به شافت های حامل منتقل می کنند و بار خستگی خمشی ریشه دندانه در این قطعات بسیار شدید است.

۳. قفسه یا حامل سیاره (Planet Carrier)

حامل سیاره ساختاری صلب و فوق العاده مستحکم است که پین های چرخ دنده های سیاره ای را در موقعیت های زاویه ای دقیق (معمولا با فواصل زاویه ای کاملا برابر، مثلا ۱۲۰ درجه برای سه سیاره) نگه می دارد. حامل سیاره در بیشتر کاربردهای کاهنده، وظیفه انتقال گشتاور یکپارچه شده از تمام سیاره ها به شافت خروجی گیربکس را بر عهده دارد.

صلبیت پیچشی (Torsional Rigidity) حامل سیاره یک عامل بحرانی در طراحی مهندسی است. در صورتی که حامل تحت بارهای سنگین دچار کوچک ترین خمش یا پیچش زاویه ای شود، توازی محور پین های سیاره ای به هم می ریزد و پدیده تمرکز تنش در لبه دندانه ها (Edge Loading) رخ می دهد که سریعا به خرابی زودهنگام و سایش دندانه ها می انجامد. این قطعه اغلب از چدن های داکتیل با استحکام بالا (مانند GGG-60 یا GGG-70) یا فولادهای آهنگری شده فورج ریخته گری و ماشین کاری می شود.

۴. رینگ دنده داخلی یا حلقه خورشیدی (Ring Gear / Annulus)

رینگ دنده یک چرخ دنده استوانه ای توخالی با دندانه های داخلی است که کل مجموعه چرخ دنده های خورشیدی و سیاره ای را احاطه می کند. در اغلب گیربکس های کاهنده استاندارد صنعتی، رینگ دنده به صورت ثابت به پوسته گیربکس پیچ یا یکپارچه می شود و حرکتی ندارد. دندانه های داخلی رینگ با دندانه های خارجی پینتون ها درگیر می شوند و دیواره خنثی کننده عکس العمل گشتاور را تشکیل می دهند.

به دلیل بزرگ تر بودن قطر دایره گام رینگ دنده، تنش خمشی وارده بر هر دندانه آن نسبت به خورشیدی کمتر است. بنابراین، رینگ دنده ها معمولا تحت عملیات نیتراسیون گازی یا پلاسمایی قرار می گیرند تا ضمن ایجاد لایه سطحی ضد سایش، هسته چقرمه قطعه دست نخورده باقی بماند و از بروز اعوجاج ابعادی که در عملیات سخت کاری مستقیم رخ می دهد جلوگیری شود.

۵. سیستم بیرینگ ها و بوش های باربر

حرکت بدون اصطکاک و انتقال صحیح نیروها وابسته به بیرینگ هایی است که در نقاط مختلف تعبیه شده اند. در داخل هر یک از چرخ دنده های سیاره ای، رولربیرینگ های استوانه ای تمام غلتک (Full Complement Needle/Cylindrical Roller Bearings) یا بوش های برنزی مهندسی قرار می گیرند تا نیروهای شعاعی حاصل از درگیری دندانه ها را به پین های حامل منتقل کنند. همچنین شافت های ورودی و خروجی توسط رولربیرینگ های مخروطی (Tapered Roller Bearings) مهار می شوند تا بتوانند بارهای محوری و شعاعی اعمال شده از سوی پولی ها، چرخ زنجیرها یا کوپلینگ های خارجی را تحمل کنند.

۶. سیستم آب بندی، اورینگ ها و محفظه روانکاری

روانکاری در گیربکس خورشیدی نقش تعیین کننده در راندمان و جلوگیری از پدیده میکروپیتینگ دارد. روغن های سنتتیک پایه پلی آلفائولفین (PAO) یا گریس های تخصصی صابون لیتیم با افزودنی های ضد فشار شدید (EP) در داخل پوسته محبوس هستند. کاسه نمدهای دوبل از جنس وایتون (FKM) یا نیتریل (NBR) همراه با اورینگ های آب بندی، مانع از نشت روانکار به محیط بیرون و نفوذ غبار و ذرات معلقی که در صنایع رایج است به داخل چرخه دنده ها می شوند.

نحوه عملکرد و دینامیک انتقال حرکت در گیربکس خورشیدی

اساس کار گیربکس خورشیدی بر سینماتیک حرکت نسبی اجسام دوار استوار است. برای تشریح اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها باید ابتدا سناریوی متداول صنعتی، یعنی سناریوی کاهش دور و افزایش گشتاور با رینگ دنده ثابت را در نظر بگیریم.

وقتی شافت ورودی شروع به چرخش می کند، چرخ دنده خورشیدی با سرعت دورانی بالا به گردش در می آید. این دوران باعث می شود دندانه های خورشیدی نیروی مماسی را به دندانه های چرخ دنده های سیاره ای وارد کنند. از آن جا که رینگ دنده خارجی ثابت است و نمی تواند بچرخد، چرخ دنده های سیاره ای مجبور می شوند همزمان با چرخش به دور خود، بر روی محیط دندانه های داخلی رینگ بلغزند و غلت بزنند.

این حرکت غلطشی محیطی، تمام سیاره ها را وادار می کند که مسیر دایره ای یکسانی را طی کنند. از آن جایی که پین های این سیاره ها به حامل سیاره متصل هستند، کل حامل سیاره شروع به دوران با سرعتی بسیار پایین تر از سرعت ورودی می کند. در این پیکربندی، حامل سیاره به شافت خروجی متصل است و توان خروجی را با کاهش سرعت و افزایش چند برابری گشتاور تحویل می دهد.

توزیع یکنواخت نیرو یکی از بزرگ ترین مزیت های مکانیکی این نحوه کارکرد است. اگر گشتاور ورودی را معادل صد نیوتن متر فرض کنیم و سه سیاره داشته باشیم، هر سیاره تنها ۳۳.۳ نیوتن متر از بار را منتقل می کند. این تقسیم بار، نیروهای شعاعی وارد بر شافت مرکزی را خنثی می کند؛ به این معنی که نیروی شعاعی خالص وارد بر شافت خورشیدی از نظر برداری به سمت صفر میل می کند و تنها گشتاور پیچشی خالص بر سیستم اعمال می گردد. این پدیده از لرزش های رزونانسی سیستم به شدت می کاهد.

روابط سینماتیکی و محاسبه نسبت تبدیل (Gear Ratio)

برای محاسبه ریاضی نسبت تبدیل، از رابطه کلاسیک ویلیس استفاده می شود. اگر تعداد دندانه های چرخ دنده خورشیدی را با Zs و تعداد دندانه های رینگ دنده را با Zr نشان دهیم، زمانی که رینگ دنده ثابت باشد و خروجی از حامل سیاره گرفته شود، نسبت تبدیل مرحله ای (i) از رابطه زیر محاسبه می شود:

نسبت تبدیل = ۱ + (تعداد دندانه های رینگ / تعداد دندانه های خورشیدی)

این فرمول نشان می دهد که حتی با یک رینگ و خورشیدی با ابعاد متعارف، می توان در یک طبقه به نسبت تبدیل هایی بین ۳:۱ تا ۱۰:۱ دست یافت. در صورتی که نیاز به نسبت های تبدیل بسیار بالاتر (مانند ۱۰۰:۱ یا ۱۰۰۰:۱) باشد، مهندسان چندین طبقه سیاره ای را به صورت متوالی پشت سر یکدیگر قرار می دهند که به آن گیربکس چند طبقه یا Multi-Stage گفته می شود. خروجی حامل سیاره طبقه اول مستقیما به عنوان شافت ورودی چرخ دنده خورشیدی طبقه دوم عمل می کند و به این ترتیب نسبت های تبدیل نهایی در یکدیگر ضرب می شوند.

تحلیل لقی معکوس (Backlash) و اصطکاک در مکانیزم خورشیدی

یکی از موضوعات حیاتی در حوزه کنترل حرکت، لقی معکوس یا بکلش است. بکلش به معنای فاصله خلاصی میان دندانه های درگیر است و زمانی که جهت چرخش شافت ورودی معکوس می شود، تا زمان درگیری مجدد دندانه ها در جهت مخالف، یک جابجایی زاویه ای بدون بار به وجود می آید که بر حسب دقیقه قوسی (Arcminute) اندازه گیری می شود.

در تحلیل پیشرفته اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها میزان بکلش تعیین کننده تمایز گیربکس های عمومی از گیربکس های خورشیدی سروو (Servo Planetary Gearbox) است. در گیربکس های صنعتی استاندارد، بکلش ممکن است بین ۱۰ تا ۲۰ دقیقه قوسی باشد که برای کانوایرها یا میکسرها کاملا قابل قبول است. اما در کاربردهای رباتیک، موقعیت یابی دقیق محورهای دستگاه سی ان سی (CNC) و ماشین آلات بسته بندی، نیاز به بکلش زیر ۳ دقیقه قوسی یا حتی زیر ۱ دقیقه قوسی وجود دارد.

برای دستیابی به چنین دقتی، روش های مهندسی متعددی در ساخت قطعات اعمال می شود:

– پروفیل دندانه های مارپیچ یا هلیکال به جای دندانه های مستقیم: زاویه مارپیچ (معمولا بین ۱۰ تا ۱۵ درجه) باعث افزایش ضریب همپوشانی تماس (Contact Ratio) می شود. در دندانه مستقیم، درگیری به صورت ضربه ای و ناگهانی در کل پهنای دندانه رخ می دهد، اما در دندانه هلیکال، تماس از یک نقطه در لبه دندانه آغاز شده و به تدریج گسترش می یابد. این امر لقی را کاهش داده و عملکردی نرم، بی صدا و با ظرفیت باربری بالاتر ایجاد می کند.

– طراحی سیاره های پیش بارگذاری شده (Preloaded Gears): در برخی طرح های پیشرفته، از دندانه های دوبل یا سیستم های شناور با فنربندی مهندسی استفاده می شود تا لقی فیزیکی بین دندانه ها بدون ایجاد گیرپاژ اصطکاکی حذف شود.

اگر شناخت کاملی از اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها نداشته باشیم، تنظیم نادرست بکلش یا عدم توجه به تنش حرارتی ناشی از درگیری فشرده دندانه ها می تواند باعث تخریب زودرس فیلم روغن، سایش تریبولوژیکی شدید و افزایش بیش از حد دمای کاری گیربکس شود.

تحلیل مقایسه ای مزایا و چالش های فنی گیربکس خورشیدی

استفاده از این ساختار مکانیکی دارای مزایای شاخص و البته برخی محدودیت های ذاتی است که باید در محاسبات طراحی مد نظر قرار گیرد.

از مهم ترین چالش های این سیستم می توان به حساسیت شدید نسبت به خطاهای هم محوری اشاره کرد. از آن جا که دندانه ها در چند نقطه همزمان درگیر هستند، هرگونه انحراف میکرومتری در شافت ورودی یا خروجی می تواند باعث بارگذاری نامتقارن شود؛ به گونه ای که یک سیاره بار بسیار بالاتری را نسبت به سیاره های دیگر تحمل کند و دچار خستگی زودهنگام شود. برای جبران این مشکل، در گیربکس های بزرگ از مکانیزم خورشیدی شناور (Floating Sun Gear) استفاده می شود که به چرخ دنده خورشیدی اجازه می دهد در حد چند میکرون جابجایی شعاعی داشته باشد تا تعادل دینامیکی نیروها بین سیاره ها به طور خودکار برقرار گردد.

بررسی عمیق اجزای داخلی گیربکس خورشیدی و نحوه عملکرد آن ها نشان می دهد که بالاترین راندمان و چگالی توان زمانی حاصل می شود که هندسه دندانه ها، متالورژی مواد و سیستم آب بندی با بالاترین استاندارد مهندسی تطبیق داده شده باشند.

جهت دسترسی به مستندات تکمیلی، تحلیل فنی و تامین قطعات صنعتی، سئوکار آماده ارائه مشاوره تخصصی به مهندسان و مدیران خطوط تولید است.

سوالات متداول

۱. چرا چگالی گشتاور در گیربکس های خورشیدی بسیار بیشتر از سایر گیربکس ها است؟

به این دلیل که گشتاور ورودی به جای یک نقطه درگیری، بین سه یا چند چرخ دنده سیاره ای تقسیم می شود. این توزیع چند نقطه ای بار، تنش وارده بر هر دندانه را کاهش می دهد و امکان انتقال بارهای بسیار سنگین را در ابعاد فیزیکی کوچک فراهم می آورد.

۲. لقی معکوس یا بکلش (Backlash) در گیربکس خورشیدی چیست و چرا اهمیت دارد؟

بکلش مقدار آزادی و لقی زاویه ای میان دندانه های درگیر در زمان توقف یا تغییر جهت گردش است. در خطوط دقیق مانند روباتیک و دستگاه های سی ان سی، بکلش پایین برای تثبیت دقت موقعیت یابی قطعه کار ضروری است.

۳. تفاوت استفاده از دندانه های هلیکال و ساده در چرخ دنده های سیاره ای چیست؟

دندانه های مستقیم یا ساده ظرفیت گشتاور استاتیکی بالایی دارند اما در سرعت های بالا صدای زیادی ایجاد می کنند. دندانه های هلیکال درگیری تدریجی دارند که باعث کاهش چشمگیر نویز صوتی، افزایش همپوشانی تماس و نرمی فوق العاده حرکت در دورهای بالا می شود.

۴. چه عواملی باعث بروز پدیده شکست یا سایش نامتقارن در چرخ دنده های سیاره ای می شوند؟

خطای تلرانسی در محل پین های حامل سیاره، عدم هم محوری شافت ورودی و خروجی با بار خارجی، تغییر شکل الاستیک بدنه یا حامل تحت گشتاورهای بالاتر از حد مجاز، و نارسایی در توزیع یکنواخت روغن از مهم ترین دلایل این خرابی هستند.
