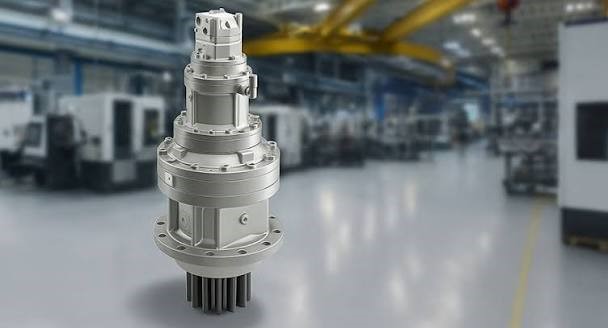

تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی

در طراحی و راه اندازی خطوط تولید مکانیزه، تجهیزات انتقال قدرت نقشی حیاتی دارند. گیربکس های سیاره ای یا خورشیدی به دلیل تمرکز بار، چگالی توان بالا و اشغال فضای کم، محبوب ترین انتخاب در صنایع پیشرفته به شمار می روند. اما بازدهی واقعی این ادوات بر روی کاغذ مشخص نمی شود، بلکه در کارگاه تراشکاری، اتاق عملیات حرارتی و خط مونتاژ رقم می خورد. ارزیابی دقیق تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی نشان می دهد که حتی کوچک ترین انحراف در تلرانس ها یا نقص در متالورژی قطعات، می تواند سیستمی با بهترین محاسبات تئوریک را به یک تجهیز پر سر و صدا، داغ و مستعد خرابی ناگهانی تبدیل کند.

سیستم های خورشیدی شامل دنده مرکزی، دنده های سیاره ای، قفسه حامل یا کریر و رینگ دنده دار بیرونی هستند. در این ساختار، توان ورودی میان چند چرخ دنده تقسیم می شود و این ویژگی به معنی نیاز مبرم به تقارن مطلق هندسی است. اگر کیفیت ساخت در هر یک از این اجزا افت کند، توزیع یکنواخت بار از بین می رود و یکی از چرخ دنده ها بیش از سایرین تحت تنش تسلیم قرار می گیرد. بنابراین، بررسی تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی در واقع تحلیل مرز باریکی است که کارکرد آرام و مطمئن را از شکست فاجعه بار مکانیکی جدا می کند.

متالورژی، انتخاب آلیاژ و خواص مکانیکی پایه

پایه و اساس ماندگاری یک کاهنده دور، جنس فولاد به کار رفته در دندانه ها و شفت ها است. فولادهای آلیاژی نظیر کروم منگنز یا کروم مولیبدن دار باید دارای خلوص بالا و عاری از ناخالصی های گوگردی و فسفری باشند. وجود هرگونه حباب میکروسکوپی یا آخال در ساختار شمش اولیه، در حین کارکرد دندانه ها به عنوان کانون تمرکز تنش عمل کرده و منجر به پدیده خستگی زودهنگام می شود.

در تحلیل های صنعتی، تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی را نمی توان بدون در نظر گرفتن فرایندهای آهنگری و فرم دهی بررسی کرد. دنده هایی که از مقاطع آهنگری شده تولید می شوند، به دلیل جهت گیری خطوط سیلان ماده در راستای پروفیل دندانه، مقاومت خمشی به مراتب بالاتری نسبت به قطعات تراشیده شده از میلگردهای کششی ساده دارند. این تمایز ساختاری در زمان ضربه های ناگهانی بار یا استارت و استپ های سریع مشخص می شود، جایی که قطعه بی کیفیت دچار شکست دندانه از ریشه می گردد اما قطعه باکیفیت تنش را جذب می کند.

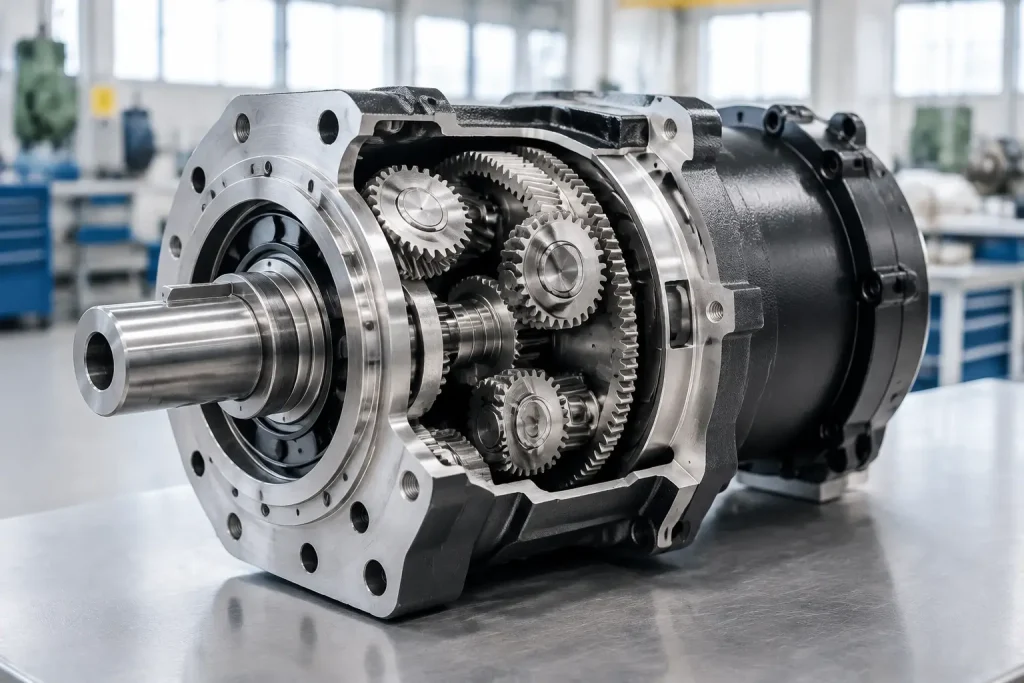

فرایند های عملیات حرارتی و سخت کاری سطحی

چرخ دنده های خورشیدی به طور همزمان با دو نوع تنش عمده روبرو هستند: تنش خمشی در ریشه دندانه و تنش فشاری تماسی در پهلوی دندانه. راهکار مهندسی برای مهار این دو عامل، اجرای دقیق عملیات حرارتی سمانتاسیون، نیتراسیون یا کربن دهی سطحی است. هدف از این فرایندها، دستیابی به یک پوسته بسیار سخت و ضد سایش در سطح خارجی همزمان با حفظ چقرمگی و نرمی الاستیک در مغز دندانه است.

تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی در این بخش به عمق نفوذ سخت کاری وابسته است. اگر عمق لایه سخت کاری شده کمتر از حد استاندارد باشد، پوسته تحت بارهای سنگین خرد شده و کنده می شود. از سوی دیگر، اگر دمای کوره یا محیط کربن دهی به درستی کنترل نشود و مغز دندانه نیز بیش از حد سخت گردد، خاصیت ضربه پذیری از دست می رود و دندانه با کوچکترین شوک مکانیکی می شکند. اجرای دقیق این سیکل های حرارتی نیازمند کوره های تحت اتمسفر کنترل شده و سیستم های کوئنچ دقیق است که تنها در خطوط تولید استاندارد یافت می شود.

دقت ماشین کاری، پروفیل دندانه و تلرانس های انطباقی

پس از عملیات حرارتی، تابیدگی و تغییر ابعاد قطعات امری اجتناب ناپذیر است. در گیربکس های با درجه کیفی معمولی، قطعات پس از سخت کاری مستقیما مونتاژ می شوند که این موضوع ریشه اصلی ارتعاشات شدید است. اما در ساخت پیشرفته، چرخ دنده ها وارد مرحله سنگ زنی دقیق پروفیل اینولوت می شوند. دقت ابعادی مطابق با استانداردهای بین المللی طبقه بندی می شود و هرچه کلاس کیفی قطعه بالاتر باشد، خطای گام، لنگی دندانه و انحراف زاویه مارپیچ کمتر خواهد بود.

هنگامی که به واکاوی تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی می پردازیم، اثر سنگ زنی دقیق بر میزان لقی زاویه ای یا همان بکلش آشکار می شود. در کاربردهای حساس مکاترونیکی و موقعیت یابی دقیق، لقی باید در حد چند دقیقه قوسی مهار شود. رسیدن به چنین دقتی بدون سنگ زنی نهایی سوراخ دنده ها، شفت ها و پین های کریر غیرممکن است. هم محوری دقیق محورها مانع از تمرکز تنش در یک لبه از دندانه می شود و توزیع فشار را در سرتاسر پهنای تماس دنده یکدست می کند.

تاثیر کیفیت تولید بر راندمان، اصطکاک و مدیریت حرارتی

یکی از پیامدهای بارز ضعف در خط تولید، افت شدید راندمان مکانیکی و افزایش دمای کاری است. زبری سطح دندانه ها رابطه مستقیمی با تشکیل فیلم روغن هیدرودینامیکی دارد. اگر زبری بیش از حد مجاز باشد، قله های میکروسکوپی فلز بر روی یکدیگر ساییده شده و اصطکاک خشک رخ می دهد. این موضوع انرژی جنبشی را به تلفات حرارتی تبدیل می کند.

بررسی میدانی پیرامون تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی نشان می دهد که در نمونه های دقیق، راندمان گیربکس در استیج اول به بیش از نود و هفت درصد می رسد، در حالی که در نمونه های با کیفیت پایین این عدد تا کمتر از نود درصد افت می کند. گرمای بیش از حد ناشی از اصطکاک، روغن روانکار را دچار پیرشدگی زودرس و افت شدید گرانروی می کند. با از بین رفتن خواص روغن، پدیده سایش چسبان تشدید شده و طول عمر مفید کاسه نمدها و بیرینگ ها به شدت کاهش می یابد.

کیفیت یاتاقان ها، پین ها و حامل سیاره

اغلب توجهات به سمت چرخ دنده ها معطوف می شود، اما قفسه حامل سیاره یا کریر اسکلت اصلی گیربکس خورشیدی است. محورهای سیاره باید با موازی سازی کامل نسبت به محور مرکزی ماشین کاری شوند. حتی خطای چند میکرونی در فاصله مراکز سوراخ های کریر موجب می شود یکی از دنده های سیاره ای بار بیشتری را به دوش بکشد و بار سایر دنده ها کاهش یابد. این پدیده توزیع بار نامتقارن، شایع ترین دلیل صدای زوزه و شکست خستگی در سیستم های انتقال قدرت است.

در راستای شناسایی تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی، نقش بیرینگ های سوزنی و یاتاقان های کف گرد درون دنده های سیاره ای بسیار برجسته است. استفاده از رولرهای با سختی ناکافی یا قفسه های نازک در بیرینگ ها، باعث تغییر زاویه دنده تحت بار نامتقارن می شود. این انحراف زاویه ای، درگیری دندانه ها را از حالت خطی خارج کرده و تنش لبه ای شدیدی به بار می آورد که به سرعت سطوح تماس را تخریب می کند.

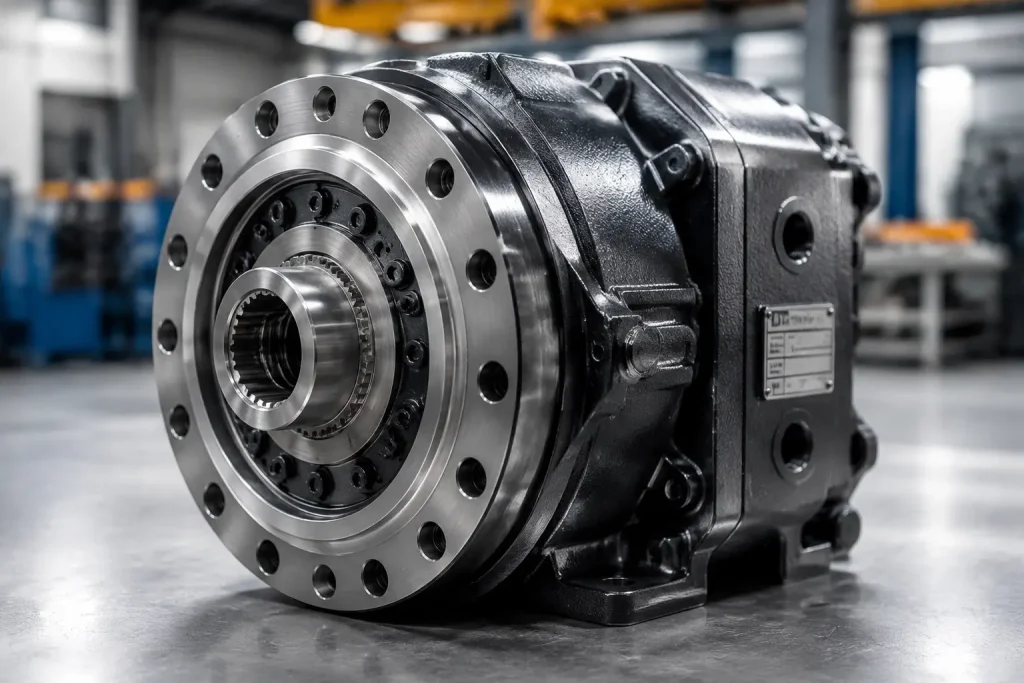

آب بندی، مونتاژ استاندارد و مهار بکلش

مرحله نهایی در دستیابی به عملکرد بی نقص، فرایند مونتاژ است. محیط مونتاژ باید کاملا تمیز و عاری از ذرات براده و گرد و غبار محیطی باشد. نشستن یک ذره میکروسکوپی میان پیشانی دندانه ها در حین جا زدن قطعات می تواند پیش بار بیرینگ ها را تغییر داده و موجب لنگی شود. استفاده از ابزارهای کالیبره شده برای سفت کردن پیچ ها با گشتاور مشخص، مانع از تغییر شکل پوسته چدنی یا آلومینیومی گیربکس می شود.

در یک جمع بندی جامع، تأثیر کیفیت ساخت بر عملکرد گیربکس خورشیدی را می توان در شاخص هایی چون سطح آلودگی صوتی پایین، ارتعاش ناچیز، دمای کاری تثبیت شده و قابلیت اطمینان بالا در درازمدت خلاصه کرد. تجهیزاتی که با استاندارد بالا تولید می شوند، نیاز به توقف های پیش بینی نشده خط تولید را برطرف ساخته و هزینه های اولیه خرید را با کاهش هزینه های نگهداری و تعمیرات در طول زمان جبران می کنند.

صنایع پیشرفته ای که به دنبال بازدهی بالا و استمرار در عملکرد سیستم های انتقال قدرت خود هستند، همواره در انتخاب تامین کنندگان تجهیزات صنعتی نهایت دقت را به خرج می دهند. در همین راستا، مشاوره و تهیه تجهیزات از مراکز معتبر و تخصصی نظیر رهاگیربکس می تواند تضمین کننده کیفیت ساخت، دوام قطعات و دستیابی به حداکثر راندمان مکانیکی در خطوط تولید باشد.

پرسش های متداول

مهم ترین علامت ناشی از کیفیت ساخت پایین در گیربکس خورشیدی چیست؟

افزایش غیرعادی دمای پوسته و صدای زوزه شدید یا تقه زدن در دورهای نامی از بارزترین نشانه ها هستند. این علائم معمولا ناشی از خطای گام دندانه ها، زبری نامناسب سطوح و عدم هم محوری دقیق پین های کریر است.

سنگ زنی چرخ دنده ها چه تاثیری بر طول عمر گیربکس می گذارد؟

سنگ زنی پس از عملیات حرارتی، تابیدگی های ابعادی را اصلاح کرده و صافی سطح دندانه ها را به شدت افزایش می دهد. این موضوع باعث می شود لایه روانکار به صورت پایدار روی دندانه تشکیل شود و از سایش زودرس و پدیده پیتینگ جلوگیری به عمل آید.

آیا کیفیت روغن می تواند عیوب ناشی از کیفیت ساخت ضعیف را جبران کند؟

روغن های باکیفیت و ادتیوهای ضد سایش تا حدی تلفات اصطکاکی را کاهش می دهند، اما هرگز نمی توانند عیوب ساختاری نظیر توزیع نامتقارن بار ناشی از لنگی محورها یا ضعف در متالورژی قطعات را جبران کنند و شکست مکانیکی در این سیستم ها اجتناب ناپذیر خواهد بود.

چرا تلرانس های ساخت در گیربکس خورشیدی بسیار حساس تر از گیربکس های شفت مستقیم است؟

زیرا در گیربکس خورشیدی توان میان چندین چرخ دنده همزمان تقسیم می شود. اگر اندازه ها و زوایای قرارگیری محورها حتی چند میکرون اختلاف داشته باشند، تقسیم بار متقارن بر هم خورده و کل گشتاور تنها به یک دنده تحمیل می شود که سریعا منجر به شکست آن می گردد.
