در صنایع پیشرفته امروز، سیستم های انتقال قدرت نقش حیاتی در عملکرد صحیح ماشین آلات ایفا می کنند. در میان انواع مختلف گیربکس ها، گیربکس خورشیدی به دلیل طراحی خاص، راندمان بالا و توانایی انتقال گشتاور زیاد در ابعاد فشرده، جایگاه ویژه ای پیدا کرده است. درک دقیق ساختار این سیستم برای مهندسان، طراحان صنعتی و تکنسین های نگهداری اهمیت بالایی دارد. به همین دلیل در این مقاله به صورت کاملا تخصصی به بررسی ساختار و اجزای گیربکس خورشیدی می پردازیم و هر بخش را از نظر عملکرد مکانیکی، ویژگی های طراحی و نقش آن در انتقال قدرت تحلیل می کنیم.
شناخت دقیق اجزا نه تنها به انتخاب صحیح گیربکس کمک می کند، بلکه در افزایش عمر مفید، کاهش هزینه های تعمیرات و بهینه سازی عملکرد سیستم نیز تاثیر مستقیم دارد. بررسی ساختار و اجزای گیربکس خورشیدی زمانی اهمیت بیشتری پیدا می کند که بدانیم این نوع گیربکس در بسیاری از کاربردهای حساس صنعتی مانند رباتیک، ماشین آلات سنگین، صنایع معدنی و حتی صنایع هوافضا استفاده می شود.
مفهوم کلی گیربکس خورشیدی در سیستم انتقال قدرت
گیربکس خورشیدی نوعی سیستم چرخ دنده ای است که در آن چندین چرخ دنده به صورت همزمان و هماهنگ در انتقال نیرو مشارکت دارند. طراحی این گیربکس الهام گرفته از آرایش منظومه شمسی است، به همین دلیل به آن خورشیدی گفته می شود. در این سیستم یک چرخ دنده مرکزی وجود دارد که چرخ دنده های دیگر به دور آن می چرخند.
درک مفهومی این آرایش اولین گام در بررسی ساختار و اجزای گیربکس خورشیدی است. برخلاف گیربکس های ساده که انتقال نیرو بین یک جفت چرخ دنده انجام می شود، در اینجا چند چرخ دنده به صورت همزمان درگیر هستند. این ویژگی باعث توزیع یکنواخت بار، افزایش ظرفیت تحمل گشتاور و کاهش استهلاک می شود.
چرخ دنده خورشیدی یا دنده مرکزی
اولین و مهم ترین بخش در بررسی ساختار و اجزای گیربکس خورشیدی، چرخ دنده خورشیدی است. این چرخ دنده در مرکز مجموعه قرار دارد و معمولا به شافت ورودی متصل می شود. نیروی چرخشی تولید شده توسط موتور مستقیما به این دنده منتقل می شود.
چرخ دنده خورشیدی از نظر طراحی باید دارای دقت ابعادی بالا و کیفیت سطح مناسب باشد، زیرا مستقیما با چند چرخ دنده دیگر درگیر است. هرگونه خطا در پروفیل دندانه ها می تواند باعث ایجاد صدا، لرزش یا کاهش راندمان شود. جنس این دنده معمولا از فولاد آلیاژی سخت کاری شده انتخاب می شود تا در برابر تنش های تماسی مقاومت کافی داشته باشد.
تعداد دندانه های چرخ دنده خورشیدی در تعیین نسبت تبدیل نقش اساسی دارد. هرچه این تعداد کمتر باشد، نسبت کاهش سرعت بیشتر خواهد بود. بنابراین در بررسی ساختار و اجزای گیربکس خورشیدی باید نسبت بین تعداد دندانه های دنده خورشیدی و سایر اجزا به دقت تحلیل شود.
چرخ دنده های سیاره ای
چرخ دنده های سیاره ای بخش دوم این مجموعه هستند. این دنده ها به صورت متقارن در اطراف چرخ دنده خورشیدی قرار می گیرند و همزمان با آن درگیر می شوند. معمولا سه یا چهار چرخ دنده سیاره ای در یک مرحله استفاده می شود، اما در برخی طراحی های خاص ممکن است تعداد بیشتری نیز وجود داشته باشد.
در فرآیند بررسی ساختار و اجزای گیربکس خورشیدی مشخص می شود که نقش چرخ دنده های سیاره ای تنها انتقال نیرو نیست، بلکه توزیع بار نیز بر عهده آنها است. وقتی چند دنده به صورت همزمان بار را تحمل می کنند، فشار وارد بر هر دنده کاهش می یابد و این موضوع باعث افزایش طول عمر مجموعه می شود.
چرخ دنده های سیاره ای روی محوری نصب می شوند که به قطعه ای به نام حامل سیاره ای متصل است. این محورها باید از نظر هم محوری و تلرانس های ساخت بسیار دقیق باشند، زیرا کوچک ترین انحراف می تواند باعث توزیع نامتعادل بار شود.
حامل سیاره ای یا کریر
یکی از اجزای کلیدی که در بررسی ساختار و اجزای گیربکس خورشیدی اهمیت زیادی دارد، حامل سیاره ای است. این قطعه مانند بازویی عمل می کند که چرخ دنده های سیاره ای را در موقعیت مناسب نگه می دارد و همزمان می تواند به عنوان خروجی گیربکس عمل کند.
حامل سیاره ای باید دارای استحکام بالا و مقاومت در برابر پیچش باشد. در کاربردهای سنگین صنعتی، این قطعه تحت تنش های زیادی قرار می گیرد. طراحی مناسب آن باعث می شود بار به صورت یکنواخت بین چرخ دنده ها تقسیم شود.
در برخی پیکربندی ها، حامل سیاره ای ثابت است و خروجی از رینگ دنده گرفته می شود. در برخی دیگر، این حامل به عنوان خروجی اصلی عمل می کند. این انعطاف در طراحی یکی از ویژگی های مهمی است که در بررسی ساختار و اجزای گیربکس خورشیدی باید مورد توجه قرار گیرد.
رینگ دنده یا دنده حلقه ای
رینگ دنده آخرین عضو اصلی این مجموعه است. این دنده به صورت حلقه ای در اطراف چرخ دنده های سیاره ای قرار دارد و دارای دندانه های داخلی است. این دندانه ها با چرخ دنده های سیاره ای درگیر می شوند.
در بررسی ساختار و اجزای گیربکس خورشیدی، رینگ دنده از نظر استحکام و دقت ساخت اهمیت ویژه ای دارد. چون این قطعه معمولا قطر بزرگ تری نسبت به سایر دنده ها دارد، کنترل کیفیت آن در فرآیند تولید اهمیت زیادی پیدا می کند.
در بسیاری از کاربردها، رینگ دنده به پوسته گیربکس متصل و ثابت می شود. در این حالت، تغییر در موقعیت خورشیدی یا حامل باعث ایجاد نسبت تبدیل مشخصی می شود. در برخی طراحی های پیشرفته، رینگ دنده نیز می تواند به عنوان خروجی استفاده شود.
یاتاقان ها و سیستم روانکاری
علاوه بر چرخ دنده ها، در بررسی ساختار و اجزای گیربکس خورشیدی باید به اجزای پشتیبان نیز توجه کرد. یاتاقان ها نقش مهمی در کاهش اصطکاک و حفظ هم محوری اجزا دارند. انتخاب نوع مناسب یاتاقان به سرعت چرخش، میزان بار و شرایط کاری بستگی دارد.
سیستم روانکاری نیز اهمیت زیادی دارد. در سرعت های بالا و بارهای سنگین، تولید حرارت افزایش می یابد. استفاده از روغن مناسب با ویسکوزیته صحیح باعث کاهش سایش و جلوگیری از خرابی زودرس می شود. برخی گیربکس های صنعتی دارای سیستم روانکاری اجباری با پمپ روغن هستند تا جریان مداوم روغن تضمین شود.
پوسته و ساختار بدنه
پوسته گیربکس تنها یک قاب نگهدارنده ساده نیست. در بررسی ساختار و اجزای گیربکس خورشیدی مشخص می شود که پوسته نقش مهمی در جذب ارتعاشات، محافظت از اجزای داخلی و حفظ موقعیت دقیق قطعات دارد.
این پوسته معمولا از چدن داکتیل یا فولاد ساخته می شود. در کاربردهای سبک تر از آلومینیوم نیز استفاده می شود تا وزن کاهش یابد. طراحی پوسته باید به گونه ای باشد که دسترسی برای تعمیر و نگهداری آسان باشد و در عین حال استحکام کافی را تامین کند.
تحلیل تنش و توزیع بار در مجموعه
یکی از مباحث تخصصی در بررسی ساختار و اجزای گیربکس خورشیدی، تحلیل تنش در دندانه ها و بررسی نحوه توزیع بار است. چون چند چرخ دنده سیاره ای به صورت همزمان درگیر هستند، بار ورودی بین آنها تقسیم می شود. اما این تقسیم بار تنها در صورتی یکنواخت خواهد بود که دقت ساخت بالا و مونتاژ صحیح انجام شده باشد.
مهندسان در طراحی این سیستم از نرم افزارهای تحلیل اجزای محدود استفاده می کنند تا نقاط تمرکز تنش را شناسایی کنند. این تحلیل ها به بهینه سازی طراحی دندانه ها، انتخاب جنس مناسب و تعیین عملیات حرارتی کمک می کند.

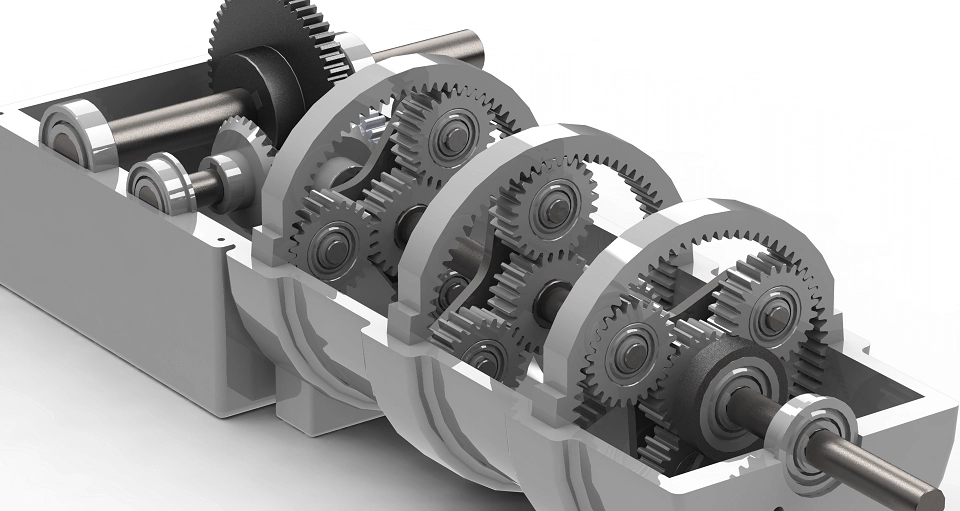

مراحل مختلف در گیربکس های چند مرحله ای
در بسیاری از کاربردهای صنعتی، یک مرحله برای دستیابی به نسبت تبدیل مورد نظر کافی نیست. در چنین شرایطی چند مجموعه خورشیدی به صورت سری در کنار هم قرار می گیرند. در بررسی ساختار و اجزای گیربکس خورشیدی چند مرحله ای، هماهنگی بین مراحل اهمیت زیادی دارد.
هر مرحله نسبت مشخصی از کاهش سرعت را ایجاد می کند. ترکیب این مراحل باعث دستیابی به نسبت های بسیار بالا در فضایی نسبتا کوچک می شود. این ویژگی در تجهیزات سنگین مانند آسیاب های صنعتی یا سیستم های بالابر اهمیت زیادی دارد.
نتیجه گیری
بررسی ساختار و اجزای گیربکس خورشیدی نشان می دهد که این سیستم تنها مجموعه ای از چند چرخ دنده ساده نیست، بلکه یک طراحی مهندسی دقیق و هماهنگ است که در آن هر جزء نقش مشخص و حیاتی دارد. از چرخ دنده خورشیدی مرکزی گرفته تا چرخ دنده های سیاره ای، حامل، رینگ دنده، یاتاقان ها و پوسته، همه در کنار هم سیستمی با راندمان بالا و ظرفیت تحمل گشتاور زیاد ایجاد می کنند.
شناخت دقیق این اجزا به مهندسان کمک می کند تا انتخاب بهتری در طراحی سیستم های صنعتی داشته باشند و در زمان بهره برداری نیز عملکرد بهینه تری را تجربه کنند. در نهایت می توان گفت که موفقیت این نوع گیربکس در صنایع مختلف نتیجه طراحی هوشمندانه و تحلیل دقیق مهندسی آن است.
سوالات متداول
چند چرخ دنده سیاره ای در یک گیربکس خورشیدی وجود دارد؟
معمولا بین سه تا چهار چرخ دنده سیاره ای در یک مرحله استفاده می شود، اما بسته به طراحی و کاربرد ممکن است این تعداد تغییر کند.
آیا گیربکس خورشیدی می تواند چند مرحله ای باشد؟
بله، در کاربردهایی که نیاز به نسبت تبدیل بالا وجود دارد، چند مرحله خورشیدی به صورت سری استفاده می شود.
چرا توزیع بار در گیربکس خورشیدی اهمیت دارد؟
زیرا توزیع یکنواخت بار بین چرخ دنده های سیاره ای باعث کاهش تنش روی هر دنده و افزایش طول عمر سیستم می شود.
پوسته گیربکس خورشیدی از چه جنسی ساخته می شود؟
بسته به کاربرد، پوسته می تواند از چدن، فولاد یا آلومینیوم ساخته شود تا استحکام و وزن مناسب تامین شود.
