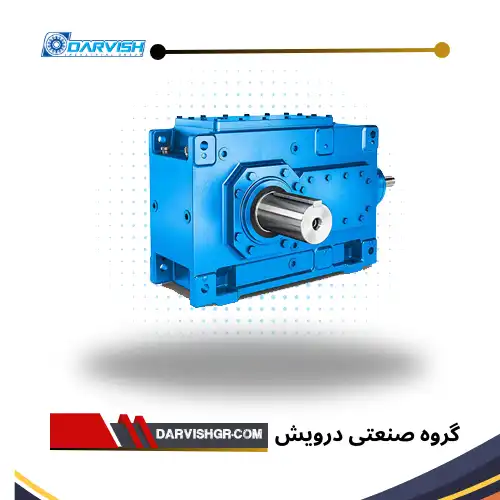

گیربکس صنعتی یکی از اجزای اصلی سیستم انتقال قدرت در ماشین‌آلات صنعتی است. از نوار نقاله‌های کارخانه‌های فولاد تا میکسرهای صنایع غذایی، از مونو پمپ‌های لجن‌کش تا بالابرهای صنعتی — همه این تجهیزات به گیربکس وابسته‌اند.

انتخاب نادرست گیربکس صنعتی یکی از رایج‌ترین دلایل خرابی زودهنگام ماشین‌آلات است. گیربکس کم‌توان زیر بار اضافه گرم می‌شود، گیربکس با نسبت تبدیل اشتباه سرعت خط تولید را برهم می‌زند و گیربکس با جنس نامناسب در محیط‌های خاص به‌سرعت تخریب می‌شود.

در این راهنمای جامع، انواع گیربکس صنعتی، مشخصات فنی کلیدی، برندهای معتبر، کاربردهای صنعتی و نکات اساسی انتخاب و خرید را از دیدگاه تخصصی بررسی می‌کنیم.

گیربکس صنعتی چیست و چه وظایفی دارد؟

گیربکس صنعتی با درگیر کردن چرخ‌دنده‌هایی با اندازه‌های متفاوت، سه تغییر اساسی در حرکت دورانی ایجاد می‌کند:

• کاهش سرعت دورانی (RPM) — از موتور به دستگاه
• افزایش گشتاور (Torque) — متناسب با کاهش سرعت
• تغییر جهت نیرو — در برخی انواع مانند حلزونی و کرانویل

رابطه اساسی گیربکس: گشتاور خروجی = گشتاور ورودی × نسبت تبدیل × راندمان. این رابطه نشان می‌دهد که با کاهش ۱۰ برابری سرعت، گشتاور تقریباً ۱۰ برابر افزایش می‌یابد — البته با کسر تلفات راندمانی.

انواع گیربکس صنعتی؛ کدام برای کدام کاربرد؟

گیربکس‌های صنعتی بر اساس نوع چرخ‌دنده و آرایش محور به چند دسته اصلی تقسیم می‌شوند. هر نوع مزایا، محدودیت‌ها و کاربردهای خاص خود را دارد.

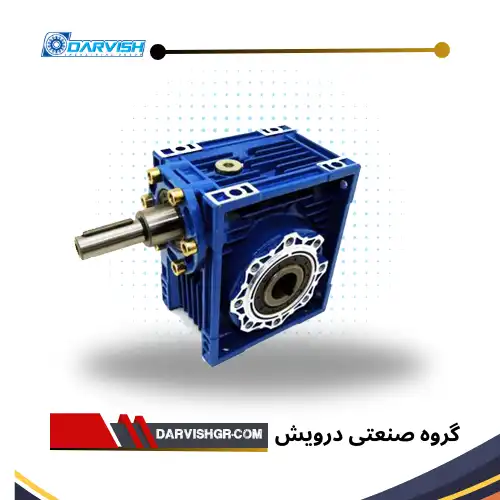

۱. گیربکس حلزونی (Worm Gearbox)

گیربکس حلزونی از یک ماردون (ورودی) و چرخ‌دنده حلزونی (خروجی) تشکیل شده است. تغییر زاویه محور ۹۰ درجه است. در نسبت‌های بالای ۳۰:۱ خاصیت عدم برگشت‌پذیری دارد — یعنی خروجی نمی‌تواند ورودی را بچرخاند.

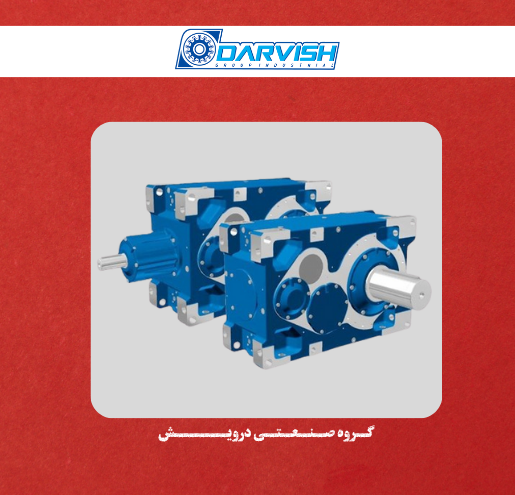

۲. گیربکس هلیکال (Helical Gearbox)

گیربکس هلیکال از چرخ‌دنده‌های مورب با سطح تماس بیشتر نسبت به گیربکس اسپور استفاده می‌کند. راندمان بالاتر، صدای کمتر و استهلاک پایین‌تر از مزایای اصلی آن است. برای توان‌های بالا و کاربردهای سنگین بسیار مناسب است.

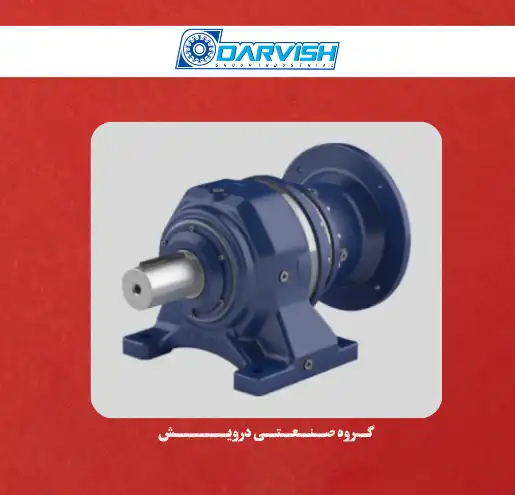

۳. گیربکس خورشیدی / سیاره‌ای (Planetary Gearbox)

گیربکس خورشیدی از یک چرخ‌دنده مرکزی (خورشید)، چند چرخ‌دنده سیاره‌ای و یک رینگ ثابت تشکیل می‌شود. این طراحی فشردگی بالا، گشتاور بسیار زیاد و دقت بالا را در یک پکیج کوچک فراهم می‌کند.

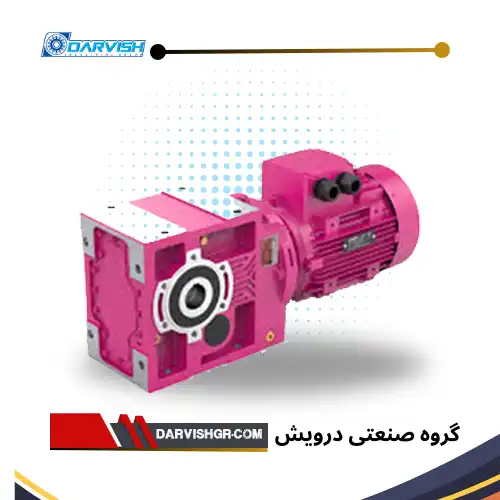

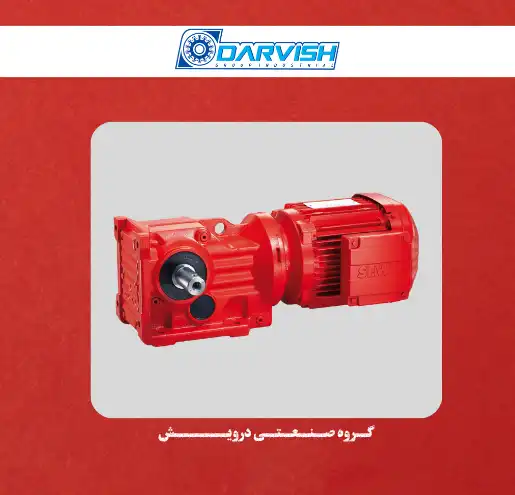

۴. گیربکس کرانویل پینیون (Bevel Gearbox)

گیربکس کرانویل از چرخ‌دنده‌های مخروطی برای تغییر ۹۰ درجه جهت نیرو استفاده می‌کند. گشتاور خروجی بالاتر و صدای کمتر نسبت به گیربکس حلزونی دارد. برای سیستم‌هایی با محورهای متعامد و نیاز به گشتاور بالا مناسب است.

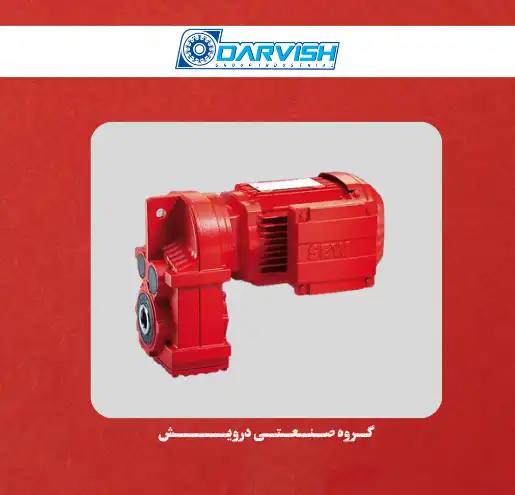

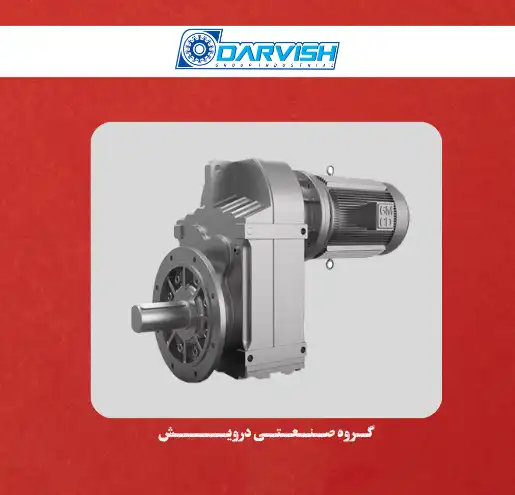

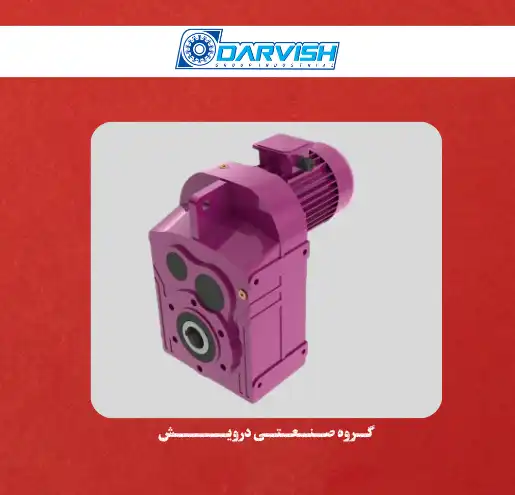

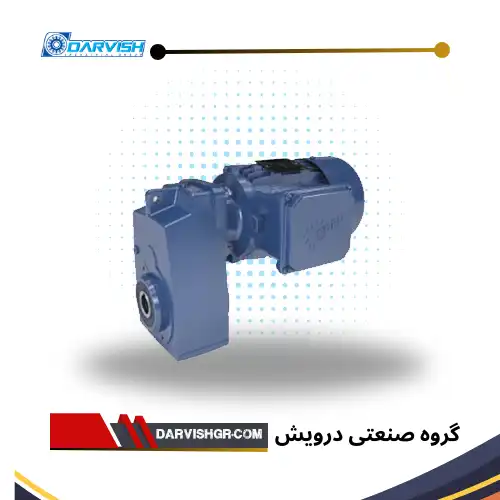

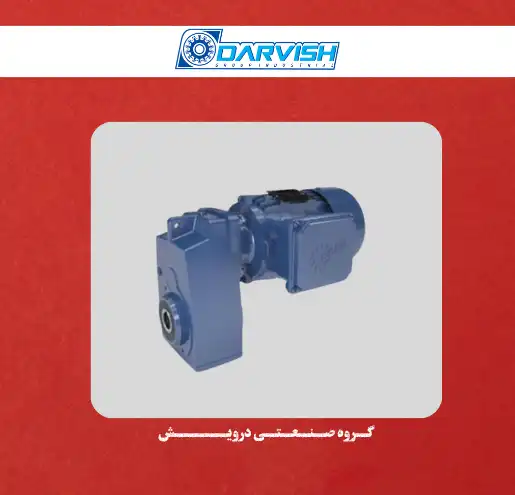

۵. گیربکس آویز (Shaft Mounted / Hollow Shaft)

گیربکس آویز مستقیماً روی شافت دستگاه سوار می‌شود و نیازی به کوپلینگ، بیس و تنظیم تراز ندارد. این ویژگی نصب را بسیار ساده می‌کند. در صنایع با فضای محدود یا نیاز به نصب سریع بسیار کاربرد دارد.

مشخصات فنی کلیدی گیربکس صنعتی

این پارامترها را پیش از سفارش گیربکس صنعتی دقیقاً مشخص کنید:

برندهای معتبر گیربکس صنعتی در بازار ایران

بازار گیربکس صنعتی ایران شامل برندهای اروپایی، آسیایی و داخلی است. انتخاب برند مناسب به کاربرد، بودجه و نیاز به خدمات پس از فروش بستگی دارد.

برندهای اروپایی

برندهای ایرانی و آسیایی

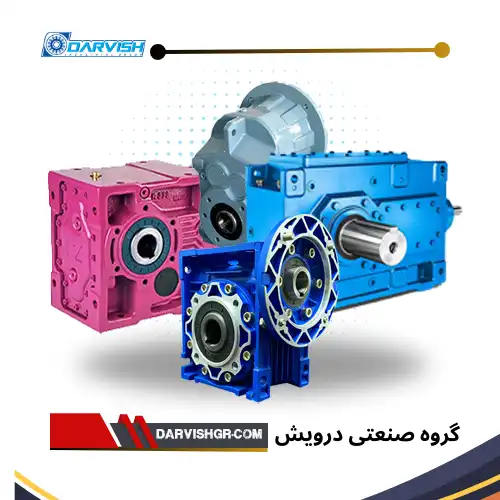

کاربرد گیربکس صنعتی در صنایع مختلف

راهنمای گام‌به‌گام انتخاب گیربکس صنعتی

این ۸ گام را به ترتیب طی کنید تا گیربکس مناسب را انتخاب کنید:

1. توان موتور و دور ورودی را مشخص کنید — توان (kW) و دور (RPM) موتور محرک را از پلاک آن بخوانید.
2. دور خروجی موردنیاز را تعیین کنید — دور شافت دستگاه متصل چقدر است؟ نسبت تبدیل = دور ورودی ÷ دور خروجی.
3. گشتاور موردنیاز را محاسبه کنید — گشتاور (N.m) = توان (W) ÷ سرعت زاویه‌ای (rad/s).
4. ضریب سرویس را تعیین کنید — بار یکنواخت، متناوب یا ضربه‌ای؟ بر اساس آن SF را انتخاب کنید.
5. نوع گیربکس را انتخاب کنید — آیا تغییر جهت ۹۰ درجه لازم است؟ به دقت بالا یا مقاومت به ضربه نیاز دارید؟
6. شرایط محیطی را در نظر بگیرید — دما، رطوبت، گرد و غبار، محیط خورنده. IP و نوع روانکار را تعیین کنید.
7. سایز و نوع نصب را مشخص کنید — فضای موجود، جهت نصب (افقی/عمودی) و نوع اتصال شافت.
8. برند و خدمات پس از فروش را بررسی کنید — قطعات یدکی در دسترس باشند و پشتیبانی فنی موجود باشد.

نگهداری گیربکس صنعتی؛ چطور طول عمرش را افزایش دهیم؟

نگهداری دوره‌ای

• هر ۵۰۰ ساعت: بررسی سطح روغن و وضعیت ظاهری (نشتی، لرزش، دمای غیرعادی)
• هر ۲۵۰۰ ساعت یا سالانه: تعویض روغن گیربکس با روغن توصیه‌شده سازنده
• هر ۵۰۰۰ ساعت: بررسی و تعویض کاسه‌نمدها و اورینگ‌های آب‌بندی
• سالانه: بررسی میزان لقی (Backlash) و تنظیم در صورت لزوم

علائم خرابی زودهنگام گیربکس

• افزایش دمای غیرعادی — روانکاری ضعیف یا اضافه‌بار
• صدای غیرعادی (سر و صدای ضربه‌ای یا خش‌خش) — سایش چرخ‌دنده یا یاتاقان
• لرزش بیش از حد — عدم تراز محور یا یاتاقان معیوب
• نشتی روغن — آب‌بند فرسوده
• افزایش مصرف برق — اضافه‌بار یا اصطکاک داخلی

سوالات متداول

تفاوت گیربکس حلزونی و هلیکال چیست؟

گیربکس حلزونی زاویه ۹۰ درجه ایجاد می‌کند، نسبت تبدیل بالاتری در یک stage دارد، اما راندمان پایین‌تری (۵۰-۹۰٪) دارد. گیربکس هلیکال محور موازی دارد، راندمان بسیار بالاتری (۹۵-۹۹٪) دارد اما نسبت تبدیل در یک stage محدودتر است. برای کاربردهایی که به تغییر جهت ۹۰ درجه و نسبت تبدیل بالا نیاز دارند، حلزونی انتخاب اول است. برای توان‌های بالا با راندمان حداکثری، هلیکال مناسب‌تر است.

چه زمانی از گیربکس خورشیدی استفاده کنیم؟

گیربکس خورشیدی وقتی مناسب است که به گشتاور بالا در حجم کوچک، دقت بالا (Backlash کم) یا نسبت تبدیل بسیار بالا نیاز داشته باشید. در مونو پمپ‌ها برای کنترل دقیق دبی، در رباتیک و سروو موتورها و در درایوهای CNC کاربرد اصلی دارد.

روغن مناسب برای گیربکس صنعتی چیست؟

نوع روغن به سازنده و نوع گیربکس بستگی دارد. برای گیربکس‌های حلزونی معمولاً روغن‌های پایه‌دار سنتتیک ISO VG 220 یا 460 توصیه می‌شود. برای صنایع غذایی حتماً روغن با تأییدیه H1 (فودگرید) استفاده کنید. همیشه به دفترچه فنی سازنده مراجعه کنید — استفاده از روغن اشتباه عمر گیربکس را به‌شدت کاهش می‌دهد.

آیا می‌توان گیربکس صنعتی ایرانی را به جای اروپایی استفاده کرد؟

برای کاربردهای صنعتی با بار متوسط، گیربکس‌های ایرانی معتبر مانند رها گیربکس اصفهان گزینه اقتصادی و قابل اعتماد هستند. مزیت اصلی قطعات یدکی در دسترس، تحویل سریع و قیمت پایین‌تر است. برای کاربردهای سنگین مانند فولاد، سیمان یا کاربردهایی که توقف خط تولید هزینه بالایی دارد، برندهای اروپایی با سابقه طولانی‌تر ارزش سرمایه‌گذاری بیشتر را دارند.

محصولات مرتبط گروه صنعتی درویش

• الکتروموتور صنعتی — موتور محرک گیربکس (لینک داخلی)
• مونو پمپ صنعتی — گیربکس کاهنده برای مونو پمپ (لینک به monopumpdarvish.com)
• پمپ ضد اسید — الکتروموتور + گیربکس کوپل (لینک به chemipump.com)
• الکتروپمپ صنعتی — ترکیب موتور و پمپ (لینک داخلی)

نتیجه‌گیری

گیربکس صنعتی قلب سیستم انتقال قدرت در هر ماشین صنعتی است. انتخاب صحیح نوع، سایز، برند و ضریب سرویس مناسب، تفاوت بین یک سیستم پایدار ۲۰ ساله و یک گیربکس خراب در ماه اول است.

گروه صنعتی درویش با تجربه در تأمین تجهیزات انتقال قدرت — از الکتروموتور و گیربکس تا پمپ‌های تخصصی — آماده ارائه مشاوره فنی و تأمین گیربکس مناسب برای هر کاربرد صنعتی است

گیربکس صنعتی

گیربکس صنعتی یکی از مهم‌ترین اجزای مکانیکی در صنایع مختلف است که نقش انتقال و تنظیم سرعت و گشتاور را بر عهده دارد. در این مقاله به معرفی انواع گیربکس صنعتی، عوامل مؤثر بر قیمت، کاربردها و برندهای معروف ایرانی و خارجی می‌پردازیم.

انواع گیربکس صنعتی

گیربکس‌های صنعتی بر اساس نوع طراحی و مکانیزم انتقال نیرو به چند دسته تقسیم می‌شوند:

1. گیربکس حلزونی

این نوع گیربکس دارای طراحی ساده‌ای است و معمولاً در صنایعی که به کاهش سرعت و افزایش گشتاور نیاز دارند، مانند نوار نقاله‌ها، مورد استفاده قرار می‌گیرد.

2. گیربکس هلیکال (شافت مستقیم)

دارای راندمان بالا و صدای کم بوده و در ماشین‌آلات صنعتی مانند دستگاه‌های نورد و میکسرها کاربرد دارد.

3. گیربکس خورشیدی

به دلیل طراحی کامپکت و راندمان بالا در صنایعی مانند فولاد، معدن و صنایع سنگین مورد استفاده قرار می‌گیرد.

4. گیربکس آویز (شافت موازی)

مناسب برای انتقال قدرت بالا و به‌کارگیری در صنایع سیمان، پتروشیمی و خودروسازی است.

5. گیربکس کرانویل پینیون

این گیربکس دارای زاویه انتقال 90 درجه است و در صنایعی که نیاز به تغییر جهت نیرو دارند، کاربرد دارد.

فاکتورهای مؤثر بر قیمت گیربکس صنعتی

عوامل متعددی بر قیمت نهایی گیربکس تأثیرگذار هستند که از جمله مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• نوع گیربکس و طراحی آن (گیربکس‌های خورشیدی معمولاً گران‌تر از حلزونی هستند)
• برند و کشور سازنده (برندهای اروپایی معمولاً قیمت بالاتری دارند)
• متریال و کیفیت ساخت (آلیاژهای مقاوم‌تر قیمت بالاتری دارند)
• توان و گشتاور خروجی (هرچه قدرت انتقالی بالاتر باشد، قیمت افزایش می‌یابد)
• نوع روانکاری و فناوری تولید (استفاده از فناوری‌های مدرن بر قیمت تأثیر دارد)

کاربردهای گیربکس صنعتی

گیربکس‌های صنعتی در بسیاری از صنایع کاربرد دارند، از جمله:

• صنایع فولاد و معدن (انتقال نیروی بالا برای دستگاه‌های سنگین)
• کارخانجات سیمان و پتروشیمی (مقاومت در برابر شرایط سخت محیطی)
• نوار نقاله‌ها و سیستم‌های حمل و نقل (کنترل سرعت و گشتاور)
• ماشین‌آلات کشاورزی و غذایی (افزایش بازدهی دستگاه‌ها)
• صنایع خودروسازی و روباتیک (دقت بالا در انتقال نیرو)

برندهای معروف گیربکس صنعتی

برندهای ایرانی

• گیربکس شاکرین
• گیربکس سهند
• گیربکس کاوه
• گیربکس رهنما

برندهای خارجی

• SEW (آلمان)
• Nord (آلمان)
• Bonfiglioli (ایتالیا)
• Flender (زیمنس - آلمان)
• Sumitomo (ژاپن)

انتخاب گیربکس صنعتی مناسب تأثیر زیادی بر عملکرد و طول عمر دستگاه‌ها دارد. بسته به نیاز صنعتی، نوع گیربکس، برند و ویژگی‌های فنی آن باید به دقت بررسی شود. اگر قصد خرید گیربکس صنعتی را دارید، توصیه می‌شود با مشاوران فنی در این زمینه مشورت کنید تا بهترین گزینه را برای کاربرد خود انتخاب نمایید.

انواع گیربکس صنعتی براساس انتقال سرعت

1. گیربکس کاهنده: در این نوع گیربکس، قدرت و دور ورودی از الکتروموتور، برای مصارف مختلف کاهش پیدا میکند.
2. گیربکس افزاینده: در این مدل، دور خروجی افزایش پیدا میکند که به دلیل خاص بودن آن، معمولا تنها به صورت سفارشی عرضه میشود.
3. گیربکس RAN

گیربکس هلیکال

این نوع گیربکس از حداقل دو دنده ی هلیکال تشکیل شده است، طراحی خاص این دنده‌ها امکان انتقال کارآمد و نرم‌تر نیرو و همچنین کاهش صدا و لرزش این گیربکس صنعتی را در مقایسه با دنده سایر گیربکس‌ها فراهم می‌نماید.

گیربکس هلیکال از مدل های مختلفی تشکیل میشود که شامل این موارد میشود:

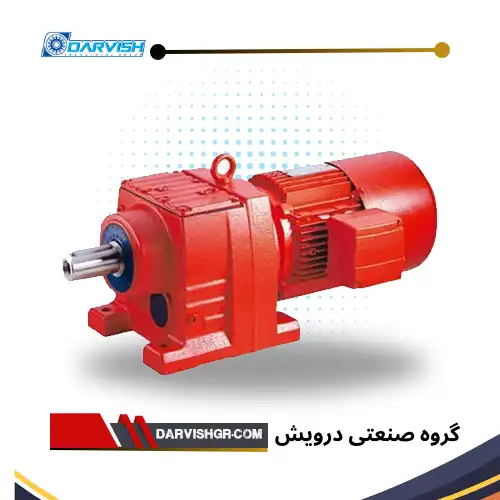

1. گیربکس هلیکال شافت مستقیم
2. گیربکس هلیکال بول یا کرانویل پینیون
3. گیربکس هلیکال شافت موازی یا آویز
4. گیربکس قورباغه ای یا چند محور

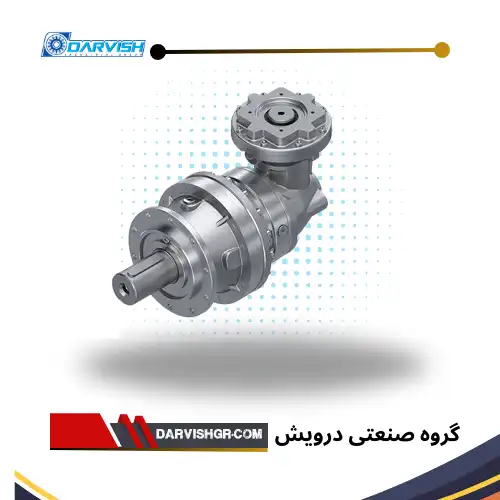

گیربکس خورشیدی

گیربکس خورشیدی (یا گیربکس سیاره ای) یکی از انواع گیربکس صنعتی است که از تعدادی چرخ‌دنده ساده برای انتقال قدرت بین الکتروموتور و تجهیز مکانیکی بعدی استفاده می‌کند. چرخ دنده‌های گیربکس خورشیدی با پیکربندی مخصوصی درون این گیربکس قرار گرفته‌اند و نسبت‌های سرعت و گشتاور خاصی را ارائه می‌دهند. با توجه به طراحی خاص دنده‌ها و نحوه قرار گرفتن آن‌ها در این گیربکس صنعتی، امکان دستیابی به گشتاور خروجی بالا در یک طراحی فشرده وجود دارد. همچنین با تغییر تعداد یا اندازه دندانه‌ها می‌توان به نسبت‌های مختلف سرعت دست یافت که انعطاف‌پذیری گیربکس خورشیدی را برای کاربردهای مختلف صنعتی که نیاز به دقت بالایی دارند، بیشتر می‌کند.

گیربکس خورشیدی که امروزه از آن در بسیاری از صنایع بزرگ و کوچک استفاده میشود ، در دو نوع کلی افزاینده و کاهنده طراحی و تولید میشود، تفاوت کلی این دو مدل در روش و فرآیند انتقال گشتاور درون دستگاه میباشد.

در زمان خرید، مشتری باید براساس نیازمندی های فعالیت خود ( مانند گشتاور ورودی خروجی ، میزان زمان که در شبانه روز باید فعالیت داشته باشد و … ) و شرایط محیطی، انتخاب خود را انجام دهد ؛ به همین دلیل است که خرید گیربکس برای افرادی که اطلاعات کافی در این زمینه ندارند، دشوارو سخت میباشد؛ از همین رو گروه صنعتی درویش خدماتی همچون مشاوره رایگان قبل از خرید، توضیح شرایط نگهداری و نصب و … را به مشتریان خود به صورت رایگان ارائه میدهد.

گیربکس افزاینده چیست :

در همه نوع گیربکسی ، چرخدنده ها مهمترین قطعات میباشد که وظیفه دارند نیروی ورودی دستگاه را به قسمت خروجی انتقال دهد ، شکل و نوع چینش این چرخدنده ها نقشش مستقیم و تاثیرگذاری بر روی عملکرد دستگاه میگذارند.

گیربکس های افزاینده نیز مانند مابقی گیربکس ها متشکل از چرخدنده و دیگر قطعات داخلی میباشد ، با این تفاوت که گشتاور ورودی را افزایش داده و سپس به خروجی تحویل داده میشود.

چرخدنده های این نوع به شکل استوانه ای و یا دندانه های مارپیچ استوانه ای حالت میباشد ؛ از این دستگاه در محیط و فعالیت هایی استفاده میشود که سرعت ورودی کم توان بوده و نیروهای محوری در یاتاقان پذیرفته نشود .

گیربکس هایی که دارای چرخدنده های مارپیچ شکل دارد برای فعالیت های مناسب است که سرعت محیطی تقریبا بالا باشد.

ویژگی هایی که در طراحی گیربکس خورشیدی افزاینده مهم است: موقعیت نسبی سطوح مش بندی ، جهت چرخش ، نسبت دور ، مشخصات و اندازه دندانه ها

ویژگی های فنی گیربکس افزاینده :

• افزایش سرعت خروجی نسبت به نیروی ورودی
• قرارگیری چرخ دنده ها به ترتیب از کوچک به بزرگ
• به دلیل ترتیب قرارگیری چرخ دنده های ، سرعت افزایش پیدا میکند

خرید آنلاین یکی از ویژگی هایی است که برای هر فروشگاه یک امتیاز به حساب می آید ؛ شما میتوانید خرید خود را هم به صورت انلاین و هم به صورت حضوری انجام دهید و در صورت نیاز در تمام مراحل اسمبلینگ و ارسال محصول میتوانید با همکاران ما در تماس باشید و در جریان تمام کارها قرار بگیرید.

پاسخگویی آنلاین این گروه صنعتی فقط مختص به روز و ساعات کاری نمیباشد ، بلکه حتی در روزهای تعطیل نیز در اسرع پاسخ پیام های کاربران به سرعت داده میشود ؛ به همین دلیل نیازی به نگرانی درباره ی مشکلاتی همچون خرابی دستگاه ، سوالی درباره ی وضعیت دستگاه و… در روزهای تعطیل را داشته باشید؛ فقط کافی است که با ما تماس بگیرید تا همکاران به شما مشاوره لازم را ارائه دهند.

تفاوت گیربکس کاهنده و افزاینده:

گیربکس کاهنده و گیربکس افزاینده هر دو نوعی گیربکس هستند که برای تغییر سرعت و گشتاور خروجی موتور استفاده می شوند. با این حال، این دو نوع گیربکس در نحوه عملکرد خود تفاوت های اساسی دارند. گیربکس خورشیدی نیز یکی از مدل هایی می باشد که هم دارای حالت کاهنده و هم افزاینده میباشد.

1. هدف:

• گیربکس کاهنده: برای کاهش سرعت و افزایش گشتاور خروجی موتور استفاده می شود.
• گیربکس افزاینده: برای افزایش سرعت و کاهش گشتاور خروجی موتور استفاده می شود.

2. نحوه عملکرد:

• گیربکس کاهنده: از دنده های با قطر بزرگتر در محور ورودی و دنده های با قطر کوچکتر در محور خروجی استفاده می کند. این امر باعث می شود که سرعت چرخش در محور خروجی کاهش و گشتاور افزایش یابد.
• گیربکس افزاینده: از دنده های با قطر کوچکتر در محور ورودی و دنده های با قطر بزرگتر در محور خروجی استفاده می کند. این امر باعث می شود که سرعت چرخش در محور خروجی افزایش و گشتاور کاهش یابد.

3. کاربرد:

• گیربکس کاهنده: در کاربردهایی که نیاز به گشتاور بالا در سرعت های پایین است، مانند نوار نقاله ها، بالابرها، جرثقیل ها و ماشین های آلات صنعتی استفاده می شود.
• گیربکس افزاینده: در کاربردهایی که نیاز به سرعت بالا در گشتاورهای پایین است، مانند دریل ها، فرزها، ابزارهای دوار و ماشین های CNC استفاده می شود.

4. مزایا و معایب:

گیربکس کاهنده:

مزایا:

• افزایش گشتاور
• حرکت نرم و روان
• تنوع بالا در مدل ها و اندازه ها

معایب:

• کاهش سرعت
• افت راندمان
• افزایش ابعاد و وزن

گیربکس افزاینده:

مزایا:

• افزایش سرعت
• تنوع بالا در مدل ها و اندازه ها

معایب:

• کاهش گشتاور
• افت راندمان
• افزایش ابعاد و وزن

در جدول زیر، خلاصه ای از تفاوت های کلیدی بین گیربکس کاهنده و افزاینده آمده است:
